Use Case - Wenn zwei Schrauben reichen, um eine Anlage stillzulegen

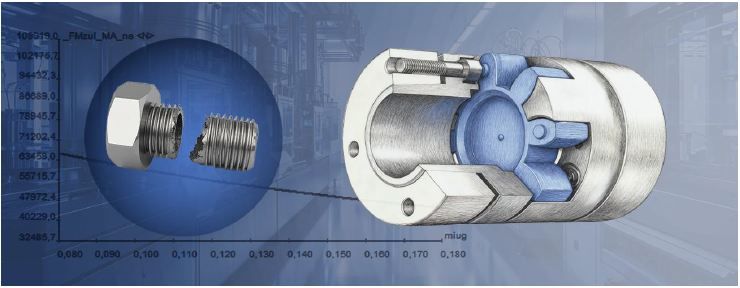

Schraubenbruch an einer Kupplungsnabe – Ursachenanalyse nach VDI 2230
Bochum, 16.03.2026 (PresseBox) - In einer Chemieanlage führte der Bruch von lediglich zwei Schrauben zum ungeplanten Stillstand einer gesamten Antriebseinheit. Betroffen war die Kupplungsnabe einer Antriebswelle. Die M16-Schrauben der Festigkeitsklasse 8.8 wiesen typische Rastlinien auf – ein eindeutiges Indiz für einen Ermüdungsbruch.
Für den Betreiber war schnell klar: Die Verbindung musste vollständig und normgerecht nachgerechnet werden. Ziel war es, die tatsächlichen Einflussfaktoren zu identifizieren, die Versagensursache technisch sauber zu belegen und die Schraubenverbindung dauerhaft betriebssicher auszulegen.
Komplexe Randbedingungen – hohe Streuung der Vorspannkraft
Die Verbindung arbeitete in einem anspruchsvollen Umfeld:
- Edelstahl-Schrauben in Kontakt mit Edelstahlbauteilen
- wechselnde Temperaturen
- variable Schmierbedingungen
- aggressive Medien
- Montage mit festem Drehmoment – ohne Kontrolle der realen Reibwerte
Ursachenanalyse nach VDI 2230
Zur systematischen Bewertung wurde der Schadensfall nach den Schritten der VDI 2230 analysiert. Dabei wurden unter anderem:
- Betriebslasten aus Drehmoment und Umfangskraft bestimmt
- die erforderliche Klemmkraft zur Sicherstellung des Reibschlusses ermittelt
- Setzverluste und thermische Einflüsse berücksichtigt
- die Vorspannkraft in Abhängigkeit der Reibwerte berechnet
- der Dauerfestigkeitsnachweis für die höchst belastete Schraube geführt
Parametrische Analyse – ein unterschätzter Einfluss
Bei identischem Anziehmoment von 120 Nm ergaben sich in Abhängigkeit vom Reibwert drastische Unterschiede:
- bei µ = 0,08: ca. 68 kN Vorspannkraft
- bei µ = 0,16: ca. 36 kN Vorspannkraft
Die Analyse zeigte: Mit einer realen Reibzahl um 0,16 wurde lediglich eine Vorspannkraft von rund 36 kN erreicht. Diese reichte nicht aus, um die exzentrischen Betriebskräfte sicher aufzunehmen. Die Schrauben wurden zusätzlich wechselnd auf Zug und Biegung beansprucht – die Spannungsamplitude überschritt die Dauerfestigkeit.
Das Ergebnis: vorzeitiger Ermüdungsbruch.
Von der Analyse zur belastbaren Lösung
Erst durch die systematische Berechnung konnten konstruktive und montagetechnische Maßnahmen gezielt bewertet werden. Dazu gehörten unter anderem:
- Anpassung der Vorspannkraft
- definierte Schmierung
- Optimierung des Montageverfahrens
- konstruktive Maßnahmen zur Reduktion von Querkräften
Relevanz für die EU-Maschinenverordnung 2027
Neben der technischen Optimierung spielt auch die Dokumentation eine entscheidende Rolle. Die vollständige, prüffähige Berechnung bildet bereits heute die Grundlage für die Nachweispflichten der neuen EU-Maschinenverordnung (EU) 2023/1230, die ab Januar 2027 verbindlich wird.
Gerade hier stoßen individuelle Excel-Berechnungen häufig an ihre Grenzen – sowohl in der Iteration als auch in der Prüffähigkeit.
Fazit
Der Fall zeigt eindrücklich, wie sensibel Schraubenverbindungen auf Streuungen der Reibwerte reagieren. Unkontrollierte Montagebedingungen können die Dauerfestigkeit deutlich unterschreiten – mit erheblichen wirtschaftlichen Folgen.
Eine systematische, VDI-2230-konforme Analyse ermöglicht es, Risiken frühzeitig zu erkennen, technisch zu belegen und nachhaltig zu beheben.
Lesen Sie die vollständige Fallstudie mit Diagrammen, Berechnungsdetails und umgesetzten Optimierungsmaßnahmen auf unserer Website:
