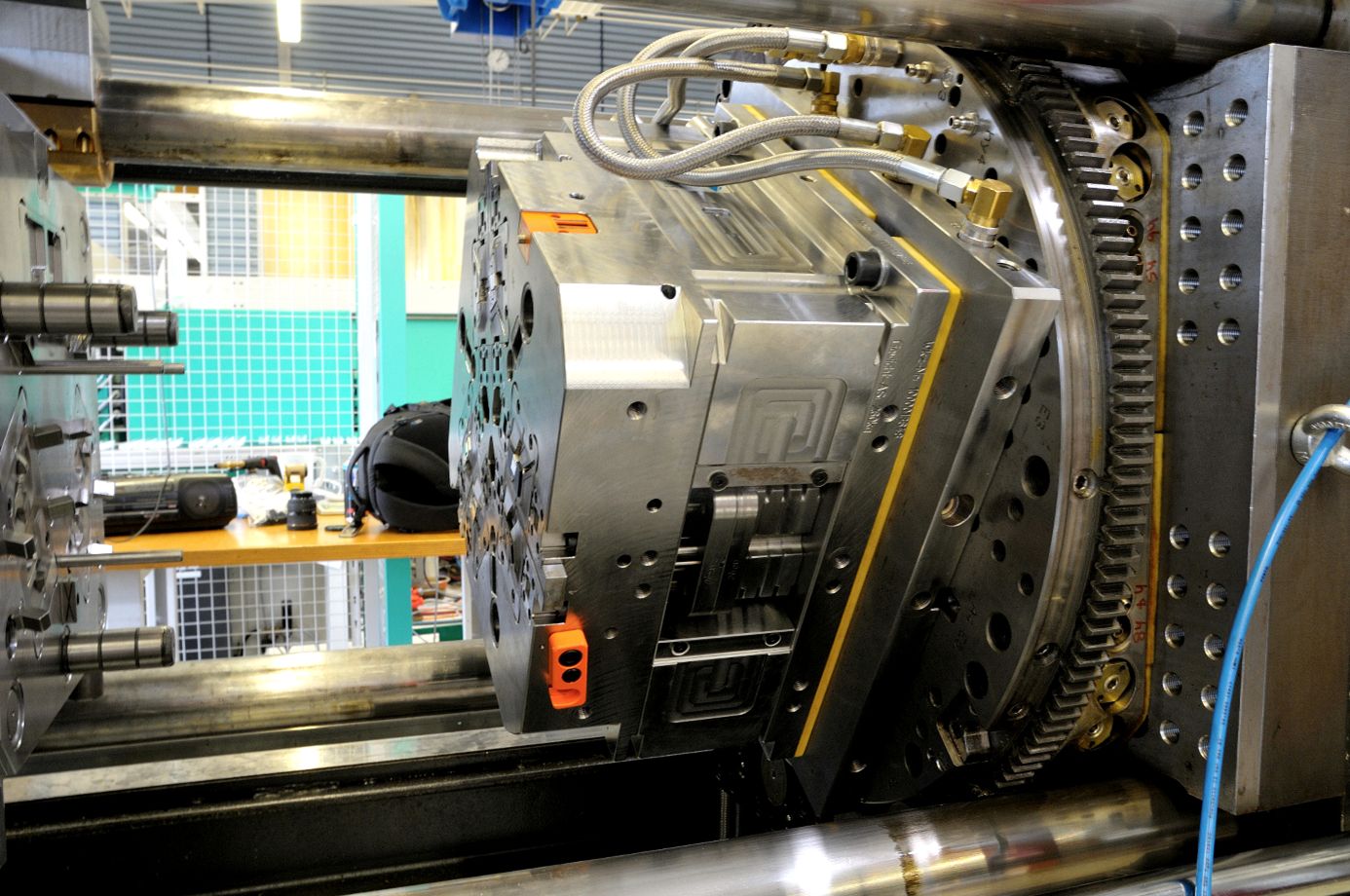

Mehrkomponentenspritzguss: Entscheidungskriterien für die Drehtellertechnologie
Technische Entscheidungsfaktoren für robuste Serienprozesse im Mehrkomponentenspritzguss

Lahr, 21.05.2026 (PresseBox) - Im Mehrkomponentenspritzguss wird die Wahl des Fertigungskonzepts häufig bereits in einer frühen Projektphase getroffen. Ob Drehtellertechnologie, Indexplattentechnologie, Transfer- bzw. Umsetztechnologie oder CoreBack die geeignete Lösung ist, beeinflusst nicht nur die Werkzeugauslegung, sondern auch Prozessstabilität, Zykluszeit, Maschinenlayout und Wartungsaufwand. Wann die Drehtellertechnologie ihre Stärken ausspielt und welche technischen Fragen vor dem Layout-Freeze geklärt sein sollten, zeigt der folgende Beitrag.

Frühe Technologieentscheidung mit Auswirkungen auf die Serie

Im Mehrkomponentenspritzguss ist die Wahl des geeigneten Fertigungskonzepts keine reine Werkzeugfrage, sondern eine grundlegende Systementscheidung. Sie bestimmt maßgeblich, wie robust, wirtschaftlich und wartungsfähig ein Serienprozess später ausgelegt werden kann. Dabei geht es nicht allein um die technische Machbarkeit eines Bauteils, sondern um das Zusammenspiel von Produktanforderung, Prozessführung und Anlagenkonzept.

In der Praxis lässt sich häufig bereits in einer frühen Konzeptphase erkennen, ob die Drehtellertechnologie für eine Anwendung technisch und wirtschaftlich sinnvoll ist. Ausschlaggebend ist dabei selten ein einzelner Parameter, sondern vielmehr das Zusammenspiel aus Bauteilgeometrie, Prozessabfolge, Stückzahl, Platzverhältnissen und Anforderungen an die Serienrobustheit.

Vier etablierte Konzepte in der Mehrkomponententechnologie

Für Mehrkomponentenanwendungen haben sich im Wesentlichen vier Konzepte etabliert: Drehtellertechnologie, Indexplattentechnologie, Transfer- bzw. Umsetztechnologie sowie CoreBack-Verfahren. Sie unterscheiden sich im Bewegungsprinzip, in der Prozessführung, im erforderlichen Bauraum und in ihrer Eignung für unterschiedliche Bauteil- und Serienanforderungen.

Während Transfer- bzw. Umsetztechnologien zusätzliche Handhabungsschritte erfordern können und CoreBack insbesondere bei bestimmten Geometrien und Funktionsprinzipien Vorteile bietet, steht bei der Drehtellertechnologie die reproduzierbare Übergabe zwischen den einzelnen Prozessschritten im Vordergrund. Sie eignet sich insbesondere für Anwendungen, bei denen mehrere Fertigungsschritte in einer stabilen Taktlogik innerhalb einer Anlage zusammengeführt werden sollen.

Wann die Drehtellertechnologie ihre Stärken ausspielt

Die Drehtellertechnologie ist vor allem dort vorteilhaft, wo hohe Stückzahlen, stabile Taktzeiten und gegebenenfalls Einlegeteile gefordert sind. Mehrere Prozessschritte laufen parallel und in einer festen zeitlichen Abfolge ab. Dies ermöglicht eine gute Auslastung der Anlage und unterstützt eine reproduzierbare Prozessführung. Voraussetzung ist jedoch, dass sich die einzelnen Schritte sinnvoll aufeinander abstimmen lassen.

Auch Bauteile mit klar definierter 1K-/2K-Sequenz eignen sich besonders für die Drehtellertechnologie. Ist der Vorspritzling nach dem ersten Schuss ausreichend formstabil, kann er sicher im Werkzeug gehalten und innerhalb der Form in die nächste Prozesssequenz übergeben werden. Da der Vorspritzling die sichere Kavitätsführung nicht verlässt, lässt sich der zweite Schuss lagegenau, präzise und wiederholgenau integrieren. Gerade bei hohen Anforderungen an Prozesssicherheit und Bauteilqualität ist diese stabile, werkzeugintegrierte Übergabe ein wesentlicher Vorteil.

Hinzu kommt, dass die Drehtellertechnologie ohne externe Handhabung zwischen den Stationen auskommt. Dadurch werden Schnittstellen reduziert und Übergaben vereinfacht. Das senkt das Risiko von Lageabweichungen und prozessbedingten Schwankungen und trägt in der Serie zu konstanter Qualität und geringem Ausschuss bei.

Gleichzeitig stellt das Verfahren klare Anforderungen an das Maschinenlayout. Drehteller und zugehörige Werkzeuge benötigen entsprechenden Bauraum innerhalb der Anlage, ebenso die erforderliche Medienführung. Daher sollte frühzeitig geprüft werden, ob Werkzeuggröße, Maschinenraum und Prozesslogik zum gewählten Konzept passen.

Welche Fragen vor dem Layout-Freeze geklärt sein sollten

Sprechen die grundlegenden Rahmenbedingungen für die Drehtellertechnologie, beginnt die eigentliche technische Auslegung. Einige Fragestellungen sollten dabei vor dem Layout-Freeze verbindlich geklärt werden, da sie maßgeblich über Prozesssicherheit, Wartungsaufwand und Wirtschaftlichkeit entscheiden.

Zykluszeit – welcher Prozessschritt bestimmt den Takt?
Beim Drehteller gibt der kritischste Einzelschritt den Gesamttakt vor. Je nach Anwendung können dies unter anderem Kühlzeit, Entformung oder Rotation sein. Entscheidend ist daher nicht nur, ob jeder einzelne Schritt technisch beherrscht wird, sondern ob sich alle Schritte in eine stabile und wirtschaftliche Taktlogik integrieren lassen.

Medienführung – wie komplex wird die Integration?
Kühlkreisläufe, Hydraulik, Pneumatik, Elektrik und Sensorik müssen über die drehende Einheit geführt werden. Daraus ergeben sich Anforderungen an Bauraum, Schnittstellen und Zugänglichkeit. Mit zunehmender Komplexität steigt auch der Einfluss auf Auslegung, Wartung und Langzeitstabilität des Systems.

Positioniergenauigkeit – bleibt die Präzision unter realen Bedingungen erhalten?
Die Drehtellertechnologie arbeitet mit höchster Wiederholgenauigkeit. Im Betrieb wirken jedoch Einspritzdruck, Temperaturänderungen, mechanische Belastungen und Verschleiß auf das System. Entscheidend ist daher, dass die erforderliche Präzision auch unter realen Prozessbedingungen und über längere Laufzeiten stabil eingehalten wird.

Verschleiß und Wartung – wo liegen die kritischen Zonen?
Rotierende Dichtstellen, Führungen, Verriegelungen und andere bewegte Baugruppen zählen zu den typischen Belastungsbereichen. Sie beeinflussen Wartungsintervalle, Prozesssicherheit und das Risiko ungeplanter Stillstände. Eine robuste Serienauslegung berücksichtigt diese Bereiche frühzeitig und ermöglicht einen kontrollierten und wirtschaftlichen Umgang mit Verschleiß.

Servicefähigkeit – wie beherrschbar ist das Konzept im Alltag?
Die Leistungsfähigkeit eines Konzepts beginnt mit der Konstruktion und zeigt sich auch im laufenden Betrieb. Wartungsrelevante Komponenten sollten gut zugänglich sein, Einstellarbeiten möglichst reduziert und Verschleißteile schnell prüf- oder austauschbar ausgeführt werden. Servicefreundlichkeit ist damit integraler Bestandteil einer wirtschaftlichen Prozessauslegung.

Die Drehtellertechnologie als Teil eines Gesamtsystems

In vielen Fällen wird der Drehteller zunächst als mechanische Einzelkomponente betrachtet. Für die Praxis greift diese Sicht jedoch zu kurz. Tatsächlich ist er Teil eines Gesamtsystems aus Werkzeug, Medienführung, Steuerung und Prozessstrategie. Diese Elemente beeinflussen sich gegenseitig und müssen in ihrer Wechselwirkung betrachtet werden.

Gerade hierin liegt ein wesentlicher Erfolgsfaktor: Produkt, Prozess und Fertigungskonzept sollten nicht nacheinander, sondern integriert entwickelt werden. Die Anforderungen des Bauteils bestimmen die technische Lösung – gleichzeitig prägen die Möglichkeiten und Grenzen der Technologie die spätere Produkt- und Prozessauslegung.

Fazit

Drehtellerlösungen zählen im Mehrkomponentenspritzguss zu den robusten und leistungsfähigen Konzepten für Serienanwendungen. Ihre Stärken liegen insbesondere in der reproduzierbaren Prozessführung, der klaren Taktlogik und der Integration mehrerer Fertigungsschritte innerhalb einer Anlage.

Ob die Drehtellertechnologie im konkreten Fall die richtige Wahl ist, entscheidet sich jedoch nicht allein an der technischen Machbarkeit. Maßgeblich ist, ob Bauteilgeometrie, Prozessanforderungen, Medienführung, Wartungskonzept und Maschinenlayout so aufeinander abgestimmt sind, dass eine stabile und wirtschaftliche Serienfertigung entsteht.

Die entscheidende Frage lautet daher nicht nur: Lässt sich ein Bauteil mit der Drehtellertechnologie fertigen? Sondern: Ist sie im konkreten Anwendungsfall die technologisch und wirtschaftlich stabilste Lösung für die Serie?
