ODU MEDI-SNAP®: We control high-voltage
Neuer High-Voltage-Steckverbinder ermöglicht zuverlässige HV-Messungen
Mühldorf a. Inn, 11.08.2025 (PresseBox) - Tests in den Bereichen E-Mobility-Batterien, Solar und High-Voltage müssen unter entsprechenden Sicherheitsanforderungen erfolgen, um den Anwender zu schützen. Es gibt viele Steckverbinder auf dem Markt, die für den Einsatz bis 1 kV AC/DC spezifiziert sind. Die Auswahl wird jedoch deutlich kleiner, wenn man Messungen zwischen 1 kV und 1,6 kV AC/DC durchführen möchte. Eine Herausforderung ist es hierbei, auch auf kleinstem Bauraum in einem Steckverbinder die DIN EN IEC 61010-2-030:2022-11 / VDE 0411-2-030:202211 zu erfüllen. Speziell die nötigen Luft- und Kriechstrecken (mindestens 22 mm bzw. 32 mm) zwischen dem Kontakt und berührbaren Teilen einzuhalten ist von enormer Wichtigkeit. Diese Luft- und Kriechstrecken müssen auch die Einsatzbedingungen bzw. Umgebung berücksichtigen. Messungen erfolgen in der Regel nicht in einer klimatisierten und sterilen Umgebung. Deshalb ist es wichtig, den zulässigen Verschmutzungsgrad (VG) des Steckverbinders zu kennen.
Alle nötigen Sicherheitsanforderungen für bis zu 1,6 kV AC/DC erfüllt

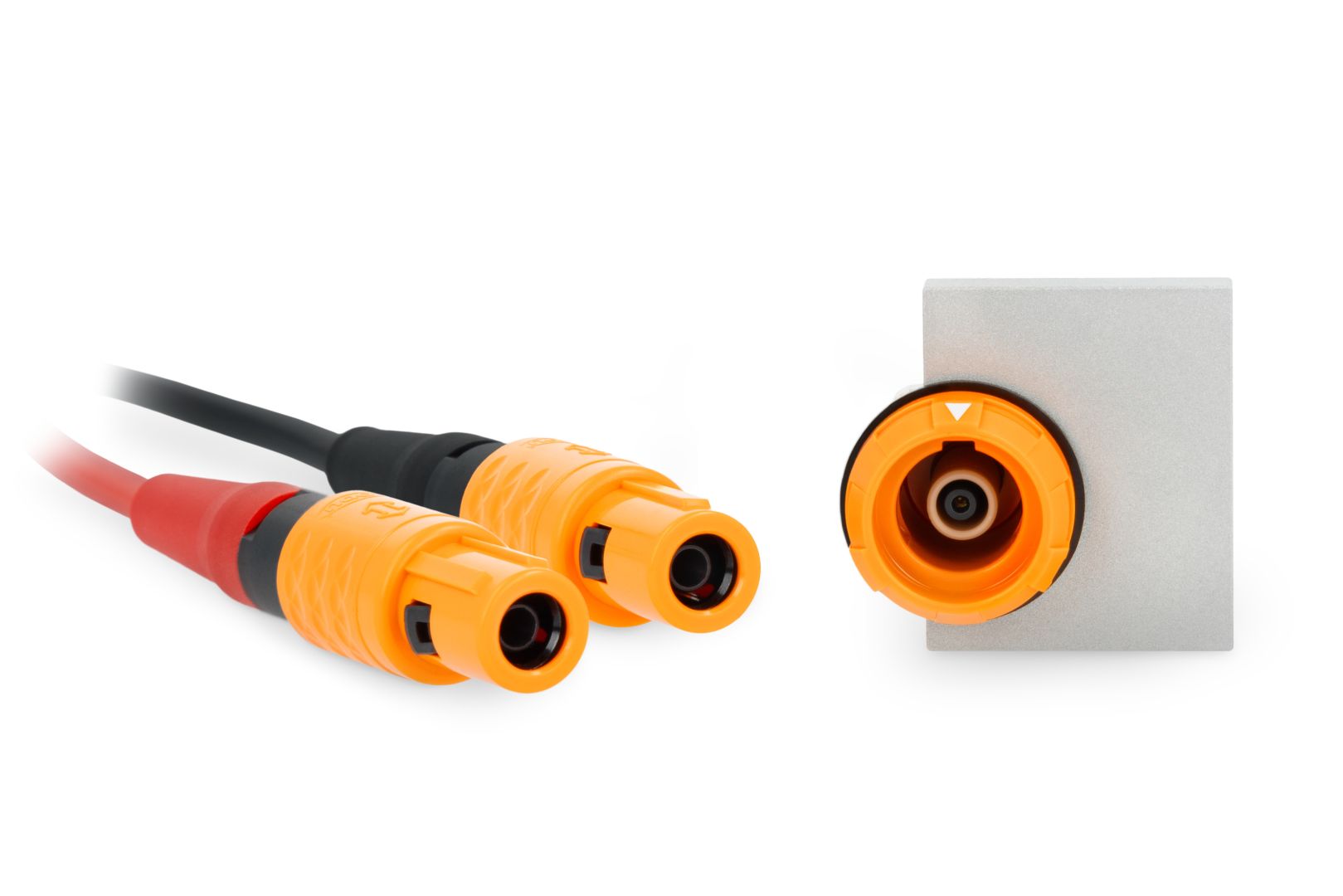

Der ODU MEDI-SNAP® 1.6 kV AC/DC in der Baugröße 1 erfüllt diese Vorgaben bei VG 2 und wartet mit weiteren Vorteilen auf: eine lange Lebensdauer, sicheres lastfreies Stecken, sowie eine einfache Handhabung. Zum sicheren Stecken gehört auch ein Berührschutz, der bei alternativen Steckverbindern im Markt nicht gegeben ist. Gerade in Bereichen über 1000 Volt ist dieser jedoch von enormer Wichtigkeit. Zudem wird ein Fehlstecken verhindert, da der Steckverbinder mit farblicher Codierung, aber auch mit mechanischer Codierung versehen ist. Der Steckverbinder weist die Schutzklasse IP64 auf.
Hinzu kommt die beim ODU MEDI-SNAP® verfügbare Push-Pull-Verriegelung. Diese sorgt für haptisches Feedback, verhindert aber auch ein unabsichtliches Entstecken. Damit kann er bei allen Hauptkriterien im Vergleich zu marktüblichen Lösungen überzeugen. ODU MEDI-SNAP® Steckverbinder sind ohne Schaltleistung (COC) nach IEC 61984:2008 (VDE 0627:2009-11) definiert. Optional ist der MEDI-SNAP® für 1,6 kV in orangeals Signalfarbe für High-Voltage verfügbar.
Vielfältige High-Voltage-Anwendungsbereiche
Mit dem neuen High-Voltage-Steckverbinder bedient ODU ein wichtiges Marktsegment, bei dem Ergebnisse der Batterietests unter Anderem in die Forschung zur weiteren Verbesserung der Produkte einfließen.
Nicht nur bei Batterietests kann der MEDI-SNAP® für 1,6 kV zum Einsatz kommen. Weitere Gebiete sind Automotive Testing, Batteriespeicher, bei Hochvoltmessungen in Laborumgebungen oder auch im PhotovoltaikBereich. ODU bietet den MEDI-SNAP® 1,6 kV als kundenfreundliches Set mit mechanischer und farblicher Codierung an.
Weitere Informationen: https://odu-connectors.com/de/produkte/products-you-dream-of/medi-snap-16-kv/
