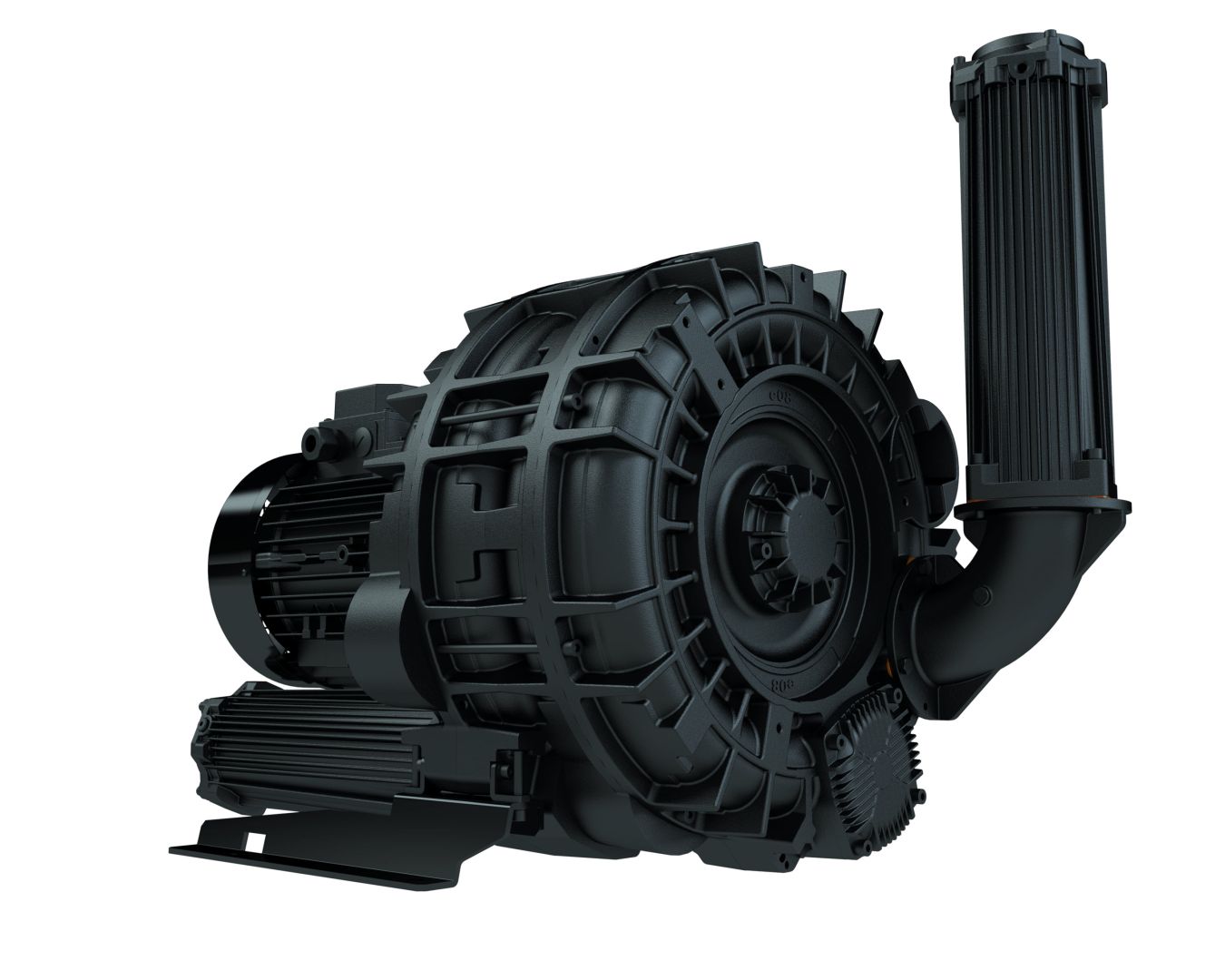

Maximale Leistung für Prozesssicherheit – Seitenkanalverdichter S32-2-1940-25kW-3 für industrielle Absaugtechnik
Der S32-2-1940-25kW-3 von SKVTechnik liefert 1940 m³/h bei 280 mbar – ideal für anspruchsvolle Druck- und Sauganwendungen in Industrieprozessen. Kompakt, effizient, leistungsstark.

Plauen, 09.07.2025 (PresseBox) - 1. Seitenkanalverdichter als Schlüsselkomponenten moderner Prozesstechnik

In zahlreichen Industriebranchen bilden Seitenkanalverdichter das Rückgrat kritischer Luftförderprozesse – ob zur Erzeugung von Unterdruck oder Überdruck, zur Absaugung von Partikeln, zur Luftförderung in geschlossenen Kreisläufen oder zur Stabilisierung von Fertigungsparametern. Besonders dort, wo Zuverlässigkeit, Dauerlauf und Energieeffizienz gefordert sind, kommen Seitenkanalverdichter wie der S32-2-1940-25kW-3 zum Einsatz.

Die Konstruktion dieses Modells ist auf höchste Leistung im industriellen Dauerbetrieb ausgelegt. Dabei bleibt das Gerät wartungsfrei, vibrationsarm und geräuschgedämpft – ein entscheidender Vorteil für den Einsatz in produktionsnahen Bereichen.

2. Typ S32-2-1940-25kW-3 – Technische Leistungsfähigkeit im Detail

Die Bezeichnung S32-2-1940-25kW-3 steht für einen doppelt ausgeführten Seitenkanalverdichter (2-stufig), der bei 50 Hz Frequenz folgende Leistungsdaten aufweist:

Volumenstrom: max. 1940 m³/h

Druckdifferenz im Überdruckbetrieb: max. 280 mbar

Druckdifferenz im Unterdruckbetrieb: max. 310 mbar

Motorleistung: 25,0 kW

Versorgungsspannung: 360–440 V bei 50 Hz (bzw. 432–528 V bei 60 Hz)

Stromaufnahme: 52 A

Gewicht: 219 kg

Schutzart: IP55

Anschlüsse: D100 (Druck- und Saugseite)

Geräuschpegel: 75 dB(A) bei 50 Hz | 84 dB(A) bei 60 Hz

Zudem ist der Verdichter frequenzumrichtergeeignet, was ihn in der Regelungstechnik besonders vielseitig einsetzbar macht.

3. Einsatz in der Staubabsaugung – Funktionalität trifft Anlagensicherheit

Das mitgelieferte Prozessbild zeigt eine typische Anwendung: Absaugung von Feinstaub in geschlossenen Räumen, etwa bei Tunnelbauarbeiten, unterirdischen Versorgungsleitungen oder in kontaminierten Produktionsumgebungen. Hier ist eine zuverlässige Luftförderung entscheidend für:

die Gesundheit und Sicherheit der Arbeitskräfte,

die Vermeidung von Staubexplosionen,

die Reduktion von Anlagenverschleiß durch Staubablagerungen,

sowie die Erhöhung der Prozessstabilität bei sensibler Elektronik.

Der Seitenkanalverdichter übernimmt in dieser Konfiguration die Aufgabe, über ein angeschlossenes Rohrsystem konstant Luft mitsamt Staubpartikeln abzusaugen und einem Filtersystem zuzuführen. Die Kennlinie des S32-2-1940-25kW-3 zeigt: auch bei höheren Volumenströmen bis 32,3 m³/min bleibt der Druck stabil – eine essentielle Voraussetzung für die kontinuierliche Absaugung.

4. Mechanischer Aufbau – Robustheit und Servicefreundlichkeit

Ein Blick auf die technische Zeichnung des S32-2-1940-25kW-3 zeigt ein durchdachtes Layout:

kompakte Gesamtlänge: 786 mm

klar strukturierte Anschlusspositionen

stabiler Fußaufbau für vibrationsarmen Betrieb

motorseitig geschützt durch abgedeckten Anschlusskasten

axialer Luftfluss über D100-Anschlüsse für einfache Anbindung an Rohrsysteme

Die gesamte Einheit basiert auf einem Aluminiumdruckgussgehäuse – korrosionsbeständig, formstabil, leicht. Das doppelte Laufradsystem (2-stufig) erzeugt sowohl im Saug- als auch im Druckbetrieb sehr hohe Differenzdrücke. Der Betrieb erfolgt kontaktfrei, das heißt: keine beweglichen Teile im Luftstrom – keine Reibung, kein Verschleiß, keine Ölung notwendig.

5. Leistungskennlinie – Verständnis für die Anlagenplanung

Die Kennlinie des S32-2-1940-25kW-3 belegt dessen hohe Effizienz im Vergleich zu gleich dimensionierten Lösungen. Bei einem Frequenzbetrieb von 50 Hz erreicht der Verdichter bei 25 kW Nennleistung:

1940 m³/h bei 280 mbar im Druckbetrieb

1940 m³/h bei 310 mbar im Saugmodus (Vakuumbetrieb)

Bei 60 Hz Betrieb steigt der Luftvolumenstrom auf 2310 m³/h bei 220 mbar im Druckbetrieb. Diese Daten bieten eine exakte Grundlage für die Auslegung von Filtereinheiten, Saugleitungen und Schalldämpfern.

Durch die gleichmäßige Verlaufskurve der Druckleistung eignet sich dieses Modell besonders für prozesskritische Anlagen, bei denen auch bei Volumenschwankungen ein Mindestdruck konstant gehalten werden muss.

6. Integration in bestehende Systeme – durchdachte Anschlussgeometrie

Dank standardisierter Anschlussmaße (D100) und klar definierter Positionierung ist der S32-2-1940-25kW-3 besonders einfach in bestehende Anlagensysteme integrierbar. Die Anschlusskonfiguration erlaubt sowohl vertikale als auch horizontale Einbindung in:

pneumatische Förderanlagen

Zentralstaubsauger- oder Absaugsysteme

industrielle Trocknungslinien

Verpackungsmaschinen mit Vakuumgreifern

Prozessluftsysteme in der Lebensmittelindustrie

7. Vorteile im Vergleich zu alternativen Lösungen

Seitenkanalverdichter dieser Leistungsklasse werden oft mit Drehkolbenverdichtern, Lamellenpumpen oder Zentrifugalventilatoren verglichen. Die wichtigsten Vorteile im Überblick:

KriteriumS32-2-1940-25kW-3 SeitenkanalverdichterAlternative SystemeWartungWartungsfrei (kontaktlos)regelmäßig Wartung nötigBetriebskostenNiedrig (kein Öl, keine Verschleißteile)Hoch (Ölwechsel, Lager, Filter)Geräuschentwicklung< 75 dB(A)bis zu 90 dB(A)InstallationsaufwandKompakt, anschlussfertigPlatzintensiv, ZusatzkomponentenLebensdauer> 20.000 Betriebsstundenkürzer, abhängig von Wartung 8. SKVTechnik – kompetenter Partner für Industrieverdichter

Als europaweit tätiger Anbieter für Seitenkanalverdichter hat sich SKVTechnik auf effiziente Lieferketten, technische Beratung und die Bereitstellung hochwertiger Industriekomponenten spezialisiert. Kunden profitieren von:

kurzen Lieferzeiten (1–2 Wochen)

Kostenfreier Versand in Deutschland

Versicherter Versand in EU-Länder

Individueller Konfiguration über SKVENT.de

3 Jahre Garantie auf alle Seitenkanalverdichter

Telefonischer Support durch Anwendungstechniker

Das macht SKVTechnik zur ersten Wahl für Konstrukteure, Anlagenbauer und Maschinenbauer, die verlässliche Druck- und Vakuumtechnik benötigen – kosteneffizient, robust, leistungsfähig.

Weitere Informationen:

Mehr zu Seitenkanalverdichtern: SKVTechnik.de

Direkt zur Konfiguration auf SKVENT.de

Datenblatt zum Produkt (S32-2-1940-25kW-3) als PDF auf Anfrage

Telefonischer Kontakt: +49 3741 2510951
