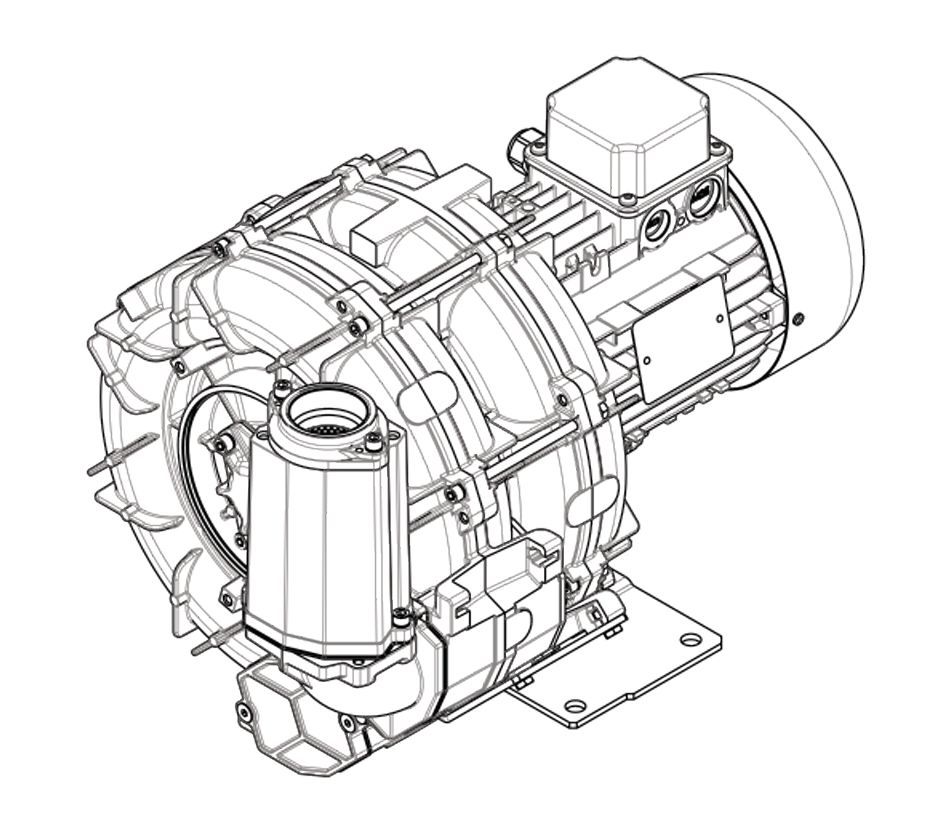

Seitenkanalverdichter - FPZ E04 TD mit 2,2 kW | 141 m³/h -275 mbar +400 mbar
Der FPZ E04 TD mit 2,2 kW | 141 m³/h -275 mbar +400 mbar ist ein leistungsstarker Seitenkanalverdichter für industrielle Anwendungen, bei denen ein stabiler Luftstrom in Kombination mit hohem Druck- und Vakuumniveau gefordert ist.

Plauen, 03.04.2026 (PresseBox) - Durch seine kompakte Bauweise und den integrierten IE3-Weitspannungsmotor eignet sich dieses Modell besonders für den kontinuierlichen Einsatz in Maschinen und Anlagen, die auf zuverlässige und gleichmäßige Luftförderung angewiesen sind.

Technische Leistungsdaten

Der Verdichter bietet eine ausgewogene Kombination aus Förderleistung und Druckverhalten:

Volumenstrom: bis 141 m³/h
Druck: bis +400 mbar
Vakuum: bis -275 mbar
Motorleistung: 2,2 kW
Drehzahl: 2900 rpm
Schalldruck: ca. 64 dB(A)

Diese Werte ermöglichen sowohl den Einsatz im Druckbetrieb als auch im Vakuumbetrieb – ohne zusätzliche Systemkomponenten.

Elektrische Eigenschaften (IE3-Weitspannungsmotor)

Ein wesentlicher Vorteil liegt in der modernen Motorentechnologie:

Spannung: 400/230 V (Y/Δ)
Spannungsbereich: 345–415 / 200–240 V
Stromaufnahme: ca. 4,90–4,55 A
Leistungsfaktor: cos φ 0,82
Schutzart: IP55
Isolationsklasse: F
Thermokontakt (PTO): integriert

Der Motor ist für den Betrieb mit Frequenzumrichter geeignet und ermöglicht eine flexible Anpassung an variable Prozessanforderungen.

Konstruktion und Betrieb

Die Bauweise des Seitenkanalverdichters ist auf Langlebigkeit und minimale Wartung ausgelegt:

Ölfreie Verdichtung → saubere Prozessluft
Direktantrieb ohne mechanische Verschleißteile
Robustes Aluminiumgehäuse
Effiziente Wärmeabfuhr

Der gleichmäßige, pulsationsarme Luftstrom sorgt für eine stabile Prozessführung auch bei sensiblen Anwendungen.

Flexible Einsatzmöglichkeiten

Durch die TD-Ausführung kann das Gerät sowohl:

als Druckerzeuger
als Vakuumerzeuger

eingesetzt werden. Dadurch eignet sich der Verdichter für eine Vielzahl industrieller Anwendungen, ohne dass zusätzliche Aggregate erforderlich sind.

Integration in Anlagen

Mit seiner kompakten Baugröße und standardisierten Anschlüssen lässt sich der Verdichter einfach in bestehende Systeme integrieren.

Das geringe Gewicht und die robuste Bauweise ermöglichen zudem einen zuverlässigen Betrieb auch unter anspruchsvollen Bedingungen.

Technische Unterlagen

? Datenblatt:https://www.skvent.de/media/FPZ_SEITENKANALVERDICHTER/DSB_e_04_TD_MOR_IE3WR_DE.pdf
? Drehzahltabelle:https://www.skvent.de/media/FPZ_RPM/RPM_e_04_TD_MOR&GOR_DE.pdf
? CAD-Daten:https://www.skvent.de/media/FPZ_CAD/STP-L_e_04_TD_MOR_IE3WR_90_2.2kW-3_0.zip

Fazit

Der FPZ E04 TD mit 2,2 kW | 141 m³/h -275 mbar +400 mbar ist eine leistungsstarke und wirtschaftliche Lösung für industrielle Anwendungen, bei denen sowohl Druck als auch Vakuum benötigt werden.

Seine Kombination aus Energieeffizienz, Wartungsfreiheit und kompakter Bauweise macht ihn zu einem zuverlässigen Bestandteil moderner Anlagen.

Weitere Informationen liefert SKVTechnik. Kunden fragen telefonisch oder über die Webseite an: SKVTechnik.de (Herr Doldinger: 03741/ 2510951)
