Physik Instrumente bringt Hexapod H-815 für industrielle 24/7-Prozesse auf den Markt
Karlsruhe, 09.07.2025 (PresseBox) - In präzisionskritischen Fertigungsprozessen ist die zuverlässige und wiederholgenaue Positionierung von Komponenten entscheidend für den Produktionserfolg. Steigende Anforderungen an Taktraten und Dauerbelastung bei hoher Zyklenzahl, mechanischer Verschleiß und fehlende Reproduzierbarkeit wirken sich nachteilig auf die Prozessstabilität, Produktivität und Qualität aus. Physik Instrumente (PI) erweitert jetzt für diese Anforderungen das Sortiment um den neuen Industrie-Hexapod H-815. Das parallelkinematische Präzisionssystem mit sechs Freiheitsgraden wurde speziell für den Einsatz in automatisierten 24/7-Industrieprozessen entwickelt.

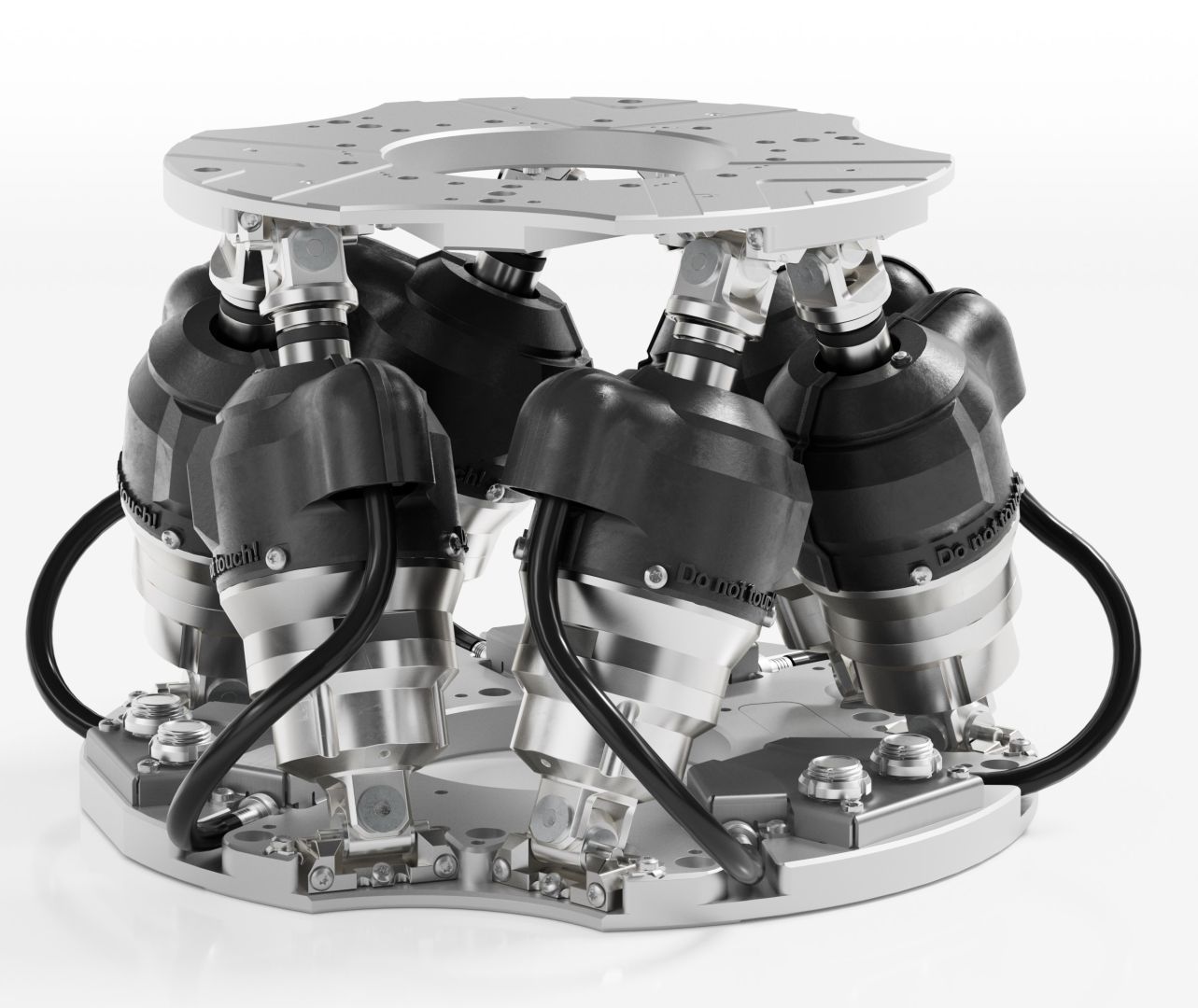

Der H-815 kombiniert ein robustes, kompaktes Design mit einer hochpräzisen Bewegungssteuerung für anspruchsvolle 24/7-Industrieeinsätze. Mit einer Wiederholgenauigkeit von ±0,05 µm, einer kleinsten Schrittweite von 50 nm und integrierten absoluten Encodern ist der Industrie-Hexapod ideal für Prozesse, bei denen es auf maximale Präzision und Positionsstabilität ankommt. Typische Anwendungen sind etwa die Montage von Linsen und Kameramodulen, die automatisierte Ausrichtung optischer Komponenten, die Positionierung in Reinraum- oder OEM-Umgebungen sowie Prüf- und Kalibrierprozesse in der Qualitätssicherung.
Kompakt, robust, einfach integrierbar
„Der Industrie-Hexapod H-815 wurde gezielt für den industriellen Dauereinsatz mit höchsten Präzisionsanforderungen entwickelt. Dank seines kompakten Designs erlaubt er eine einfache Systemintegration in automatisierte 24/7-Prozesse. Das System zeichnet sich zudem durch ein robustes Design mit hochwertigen Komponenten aus und bietet somit eine zuverlässige Langlebigkeit auch bei einer hohen Anzahl an Arbeitszyklen. Integrierte Bremsen und Sicherheitsstandards nach SIL3 unterstützen die sichere Handhabung und Prozesssicherheit. Auch in platzkritischen Anwendungen überzeugt der H-815 durch hohe Wiederholgenauigkeit und Präzision und vereint dabei erhebliche Kraft und Schnelligkeit in einem kompakten Design“, erklärt Christian Ziegler, Produktmanager für Hexapoden bei PI.
Prozesssicher, präzise, effizient
Das parallelkinematische System bietet sechs präzise steuerbare Freiheitsgrade für höchst komplexe Bewegungsprofile und trägt Nutzlasten bis zu 10 Kilogramm. Der frei definierbare Drehpunkt sorgt für maximale Flexibilität und ermöglicht die präzise Anpassung der Hexapod-Bewegungsplattform an spezifische Anforderungen, beispielsweise bei Ausrichtungsprozessen im Mikrometerbereich. Durch den Einsatz von absoluten Encodern stellt der H-815 die Positionsdaten ohne Referenzierung beim Systemstart bereit und erreicht damit eine signifikante Zeitersparnis, Steigerung der Effizienz und Reduzierung der Ausfallzeiten in automatisierten Produktionslinien. Zudem bieten die absoluten Encoder eine hohe Zuverlässigkeit, etwa nach Stromausfällen oder Neustarts. Schließlich sorgen die integrierten Bremsen für eine verlässliche Handhabung und hohe Prozesssicherheit in jeder Position.
Controller und Software
Gesteuert wird der H-815 über den leistungsstarken Motion Controller C-887.4xx1 in Kombination mit der intuitiven Software PIMikroMove, die eine einfache Integration und präzise Ansteuerung unterstützt. Der Controller überzeugt durch eine Vielzahl an fortschrittlichen Sicherheitsfunktionen. Dazu zählen unter anderem die SIL-3-Zertifizierung sowie ein Anschluss für Sicherheitsrelais, sodass der an den Controller angeschlossene Hexapod auch in sicherheitskritischen Applikationen eingesetzt werden kann. Optional lässt sich der Controller mit hochauflösenden und extrem schnellen Analogeingängen ausstatten – eine ideale Voraussetzung für präzise Alignmentroutinen. Für höchste Anforderungen in der industriellen 24/7-Automatisierung steht optional eine EtherCAT-Feldbus-Schnittstelle zur Verfügung.
Weitere technische Informationen, 3D-Daten und Anwendungsbeispiele unter:H-815 Hexapod für industrielle 24/7-Anwendungen mit höchsten PräzisionsanforderungenundHigh-Throughput Lens Alignment
PI entwickelt und fertigt seit über 30 Jahren Parallelkinematiken und bietet Hexapoden für Nutzlasten von 1 kg bis 250 kg. Das Portfolio deckt eine Vielzahl an Antriebstechnologien ab – von piezoelektrisch über elektromagnetisch bis hybrid – und ermöglicht durch frei definierbare Drehpunkte maximale Flexibilität in der Anwendung.
