Neuer PYRONEER Detektor DSV-7341: Höchste Messstabilität garantiert
InfraTec stattet seine DLaTGS-Detektoren mit integrierter thermoelektrischer Kühlung aus
Dresden, 12.05.2026 (PresseBox) - Bei Modulationsfrequenzen im kHz-Bereich erreicht das pyroelektrische Material DLaTGS (deuteriertes L-Alanin-dotiertes Triglycinsulfat) eine bis zu dreimal höhere Detektivität als Lithiumtantalat. Damit sind DLaTGS-Detektoren der Goldstandard für den Einsatz in Fourier-Transform-Infrarotspektrometern (FTIR).
Die höhere Detektivität erfordert jedoch eine bessere thermische Stabilisierung des Detektors. Außerdem weist DLaTGS eine hohe Empfindlichkeit gegenüber Feuchtigkeit auf. Der in Kürze verfügbare Detektor DSV-7341 aus der DSV-Serie von InfraTec, der sowohl für Premium- als auch für mobile FTIR-Spektrometer entwickelt wurde, überwindet diese Herausforderungen dank
- hermetischer Versiegelung für einen hervorragenden Schutz vor Feuchtigkeit und
- integrierter thermoelektrischer Kühlung zur Aufrechterhaltung einer stabilen Pyrochip-Temperatur.
2,0-mm-DLaTGS-Pyrochips, die größere optische Strahlen aufnehmen können.
Verbesserte Beständigkeit gegen Feuchtigkeit
Aufgrund seiner hervorragenden Beständigkeit gegen Feuchtigkeit kommt Zinkselenid (ZnSe) in der Regel als Fenstermaterial für Infrarotdetektoren in rauen Umgebungen zum Einsatz. Durch das Einlöten des Eintrittsfensters in die Detektorkappe wird der Detektor hermetisch dicht und es kann keine Feuchtigkeit eindringen. Dies garantiert eine langfristige Messgenauigkeit und verlängert die Lebensdauer des Detektors. Durch eine zusätzliche Antireflexbeschichtung wird die Transmission im mittleren Infrarotbereich optimiert.
Stabile Betriebstemperatur im Inneren des Detektors

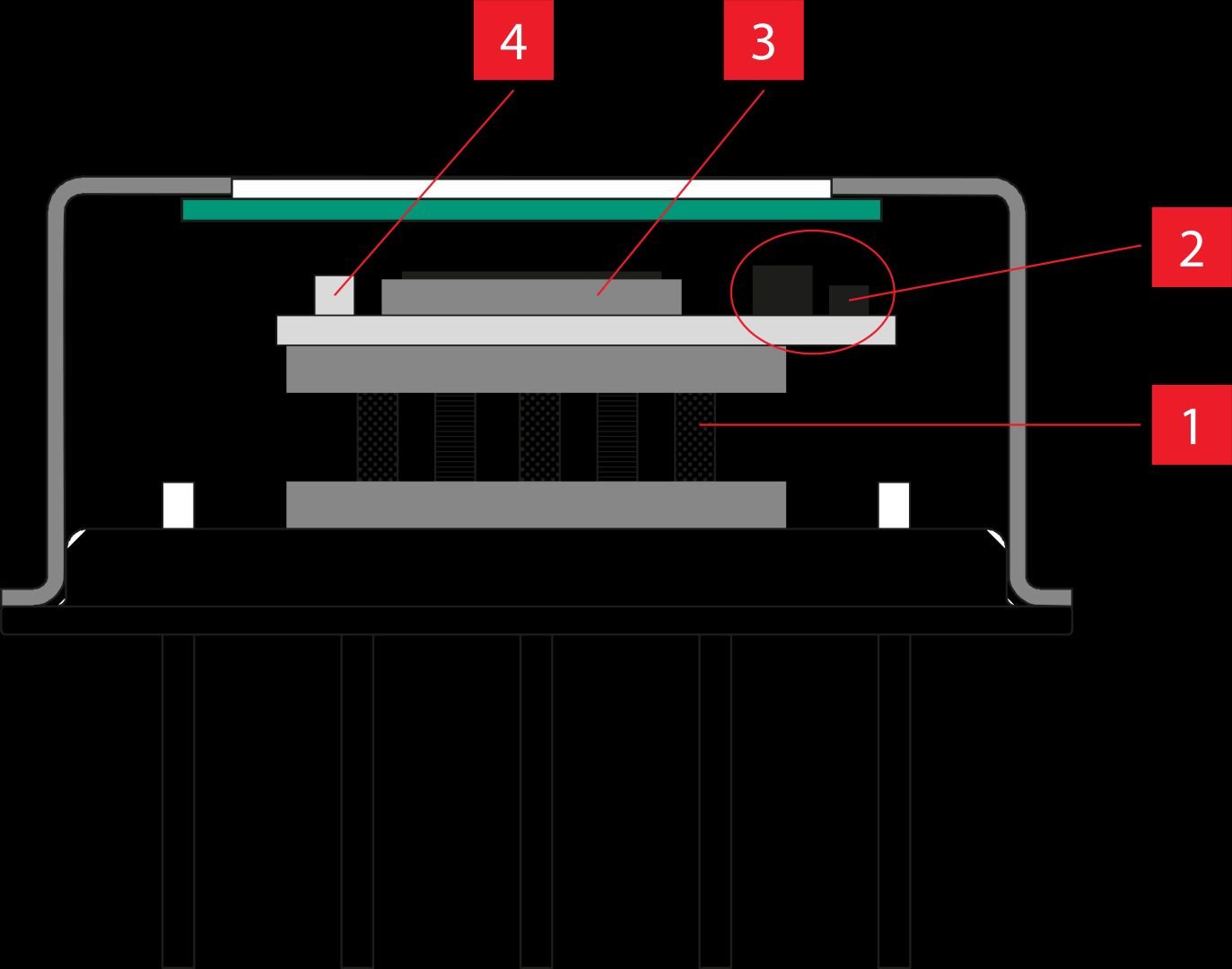

Eine präzise Temperatur ist entscheidend, um die Leistung des Infrarotdetektors zu maximieren und temperaturabhängige Signalabweichungen zu minimieren. InfraTec begegnet dieser Herausforderung bei seinen DLaTGS-Detektoren der PYRONEER-Familie durch die Integration eines thermoelektrischen Kühlers (TEC) und eines Thermistors mit negativem Temperaturkoeffizienten (NTC).
Die Kombination dieser beiden Komponenten ermöglicht es dem Nutzer, die Innentemperatur des Detektors zu überwachen, den TEC zu regulieren und so das aktive DLaTGS-Element zu stabilisieren. Diese Funktion hilft, nicht nur thermische Umwelteinflüsse, sondern auch unterschiedliche Strahlungsniveaus auf dem Detektor, z. B. zwischen Hintergrund und Probe, zu kompensieren. Dadurch erreicht der Detektor eine deutlich höhere Messgenauigkeit und Stabilität.
Stetiges Feedback ermöglicht zuverlässige Temperaturregelung
Der NTC-Thermistor, der sich in unmittelbarer Nähe des Detektorchips befindet, weist einen elektrischen Widerstandswert entsprechend der internen Detektortemperatur auf. Dieser Widerstand kann an zwei dafür vorgesehenen Pins des Detektors gemessen und als Feedbacksignal für den externen TEC-Controller verwendet werden.
Durch Änderungen des Versorgungsstroms erwärmt oder kühlt der TEC den Detektorchip bei Bedarf – so wird die Arbeitstemperatur stabil und präzise gehalten. Dank eines fortschrittlichsten Designs, neuster Komponenten sowie modernster Fertigungstechniken lässt sich der InfraTec-Detektor zudem thermisch effizient betreiben.
Der TEC erhöht die Unabhängigkeit des neuen PYRONEER-Detektors von Umgebungsbedingungen; ein entscheidender Vorteil sowohl für mobile als auch für Premium-FTIR-Spektrometer. Die spezielle Gehäusebauform des DSV-7341 ermöglicht eine einfache und reproduzierbare thermische Verbindung zu einem Kühlkörper, die eine zuverlässige und effiziente Lösung für das Wärmemanagement bietet.
