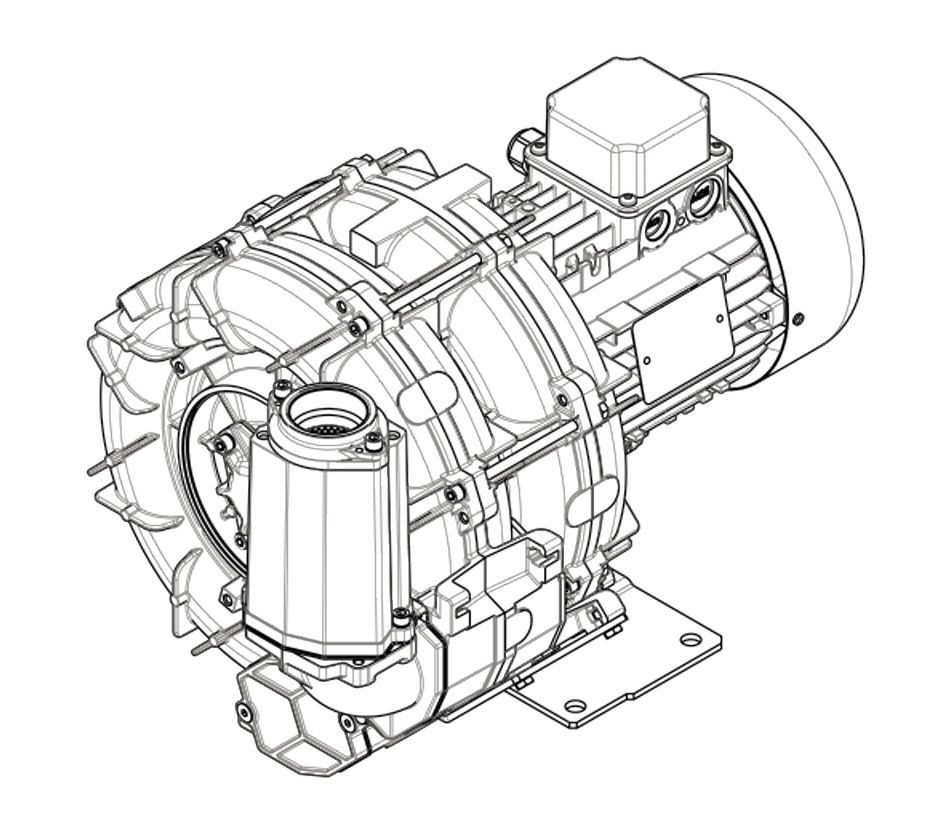

Der neue E04TD Seitenkanalverdichter der FPZ – stabile Gasströmung für die effiziente Fluidisierung von Kohlenstaub
Kontrollierte Auflockerung von Schüttgut statt unkontrollierter Verdichtung

Plauen, 01.04.2026 (PresseBox) - Die Verarbeitung von Kohlenstaub stellt Anlagenbetreiber vor besondere Herausforderungen. Durch die feine Körnung und die große spezifische Oberfläche entstehen ausgeprägte Wechselwirkungen zwischen den Partikeln. Ohne gezielte Prozessführung kann das Material verdichten, verklumpen oder ungleichmäßig strömen – mit direkten Auswirkungen auf Förderleistung, Energieverbrauch und Prozessstabilität.

Eine bewährte Lösung zur Beherrschung dieser Effekte ist die Fluidisierung. Dabei wird das Schüttgut gezielt durch einen Gasstrom aufgelockert und in einen beweglichen Zustand überführt. Voraussetzung dafür ist jedoch eine exakt definierte und gleichmäßige Gaszufuhr – und genau hier spielt der Seitenkanalverdichter K04TD seine Stärken aus.

Kontrollierte Auflockerung statt unkontrollierter Verdichtung

Im Ruhezustand bildet Kohlenstaub ein kompaktes Festbett mit hoher innerer Reibung. Bereits geringe Feuchtigkeit oder elektrostatische Effekte verstärken die Neigung zur Agglomeration zusätzlich. Für viele industrielle Prozesse – etwa Förderung, Dosierung oder thermische Behandlung – ist dieser Zustand ungeeignet.

Durch das Einbringen eines Gasstroms von unten wird das Material gezielt destabilisiert. Die Partikel lösen sich voneinander, beginnen sich zu bewegen und gehen schließlich in einen schwebenden Zustand über. Dieses sogenannte fluidisierte Bett verhält sich dynamisch und ermöglicht eine gleichmäßige Behandlung des gesamten Materials.

Der Übergang in diesen Zustand erfordert jedoch eine präzise Abstimmung von:

Strömungsgeschwindigkeit
Druckniveau
Gasverteilung

Ein instabiler Luftstrom würde diesen Zustand sofort wieder zusammenbrechen lassen.

Gleichmäßiger Volumenstrom als entscheidender Faktor

Der K04TD-Seitenkanalverdichter liefert genau die Strömungsqualität, die für diesen Prozess erforderlich ist. Im Gegensatz zu vielen anderen Verdichtertechnologien erzeugt er keinen pulsierenden, sondern einen konstanten Luftstrom.

Diese gleichmäßige Förderung ist entscheidend, um:

das Partikelbett kontinuierlich in Bewegung zu halten
lokale Über- oder Unterströmungen zu vermeiden
stabile Prozessbedingungen zu gewährleisten

Mit einem Volumenstrom von etwa 139 m³/h eignet sich der Verdichter ideal für mittelgroße Fluidisierungsanlagen. Er stellt genügend Energie bereit, um selbst anspruchsvolle Schüttgüter zuverlässig zu fluidisieren.

Überwindung von Systemwiderständen im Prozess

In der Praxis muss der Gasstrom verschiedene Widerstände überwinden, bevor er das Material erreicht. Dazu zählen unter anderem Gasverteilerplatten, Rohrleitungen sowie die Dichte des Schüttguts selbst.

Der K04TD ist hierfür ausgelegt und bietet mit bis zu +400 mbar Überdruck ausreichend Leistungsreserve. Gleichzeitig ermöglicht das Vakuum von bis zu –275 mbar flexible Einsatzmöglichkeiten auch in kombinierten Prozessen.

Diese Druckstabilität sorgt dafür, dass:

das Gas gleichmäßig über die gesamte Fläche verteilt wird
keine Strömungskanäle entstehen
das gesamte Partikelbett aktiv durchströmt wird

Das Ergebnis ist eine homogene Fluidisierung ohne Totzonen.

Seitenkanaltechnologie für ruhige Prozessbedingungen

Ein wesentlicher Vorteil des K04TD liegt im physikalischen Funktionsprinzip. Der Druckaufbau erfolgt kontinuierlich entlang des Seitenkanals – ohne mechanische Pulsationen.

Das bedeutet konkret:

keine Druckspitzen
keine Strömungsabbrüche
keine instabilen Partikelbewegungen

Gerade bei feinen Pulvern wie Kohlenstaub, die sehr sensibel auf Strömungsschwankungen reagieren, ist diese Eigenschaft von großer Bedeutung.

Im Vergleich zu mechanischen Mischsystemen entfällt zudem der direkte Eingriff in das Material. Die Bewegung entsteht ausschließlich durch die Strömung – effizient, gleichmäßig und verschleißarm.

Optimale Voraussetzungen für kontinuierliche Prozesse

Viele Anwendungen in der Kohlenstaubverarbeitung laufen im Dauerbetrieb. Dazu zählen unter anderem:

pneumatische Förderprozesse
Verbrennungsanlagen
Trocknungs- und Aufbereitungsprozesse

Der neue e04TD ist speziell für diese Anforderungen ausgelegt. Der eingesetzte IE3-Drehstrommotor mit 2,2 kW sorgt für einen energieeffizienten Betrieb auch über lange Laufzeiten hinweg.

Vorteile im Dauerbetrieb:

niedriger Energieverbrauch
stabile Leistung über lange Zeiträume
geringe thermische Belastung

Damit trägt der Verdichter direkt zur Wirtschaftlichkeit der Gesamtanlage bei.

Einige Daten zum e04TD:
Datenblatt herunterladen
Drehmomenttabelle herunterladen
Skizze herunterladen

Flexibler Einsatz mit Luft oder Inertgas

Je nach Anwendung kann der Fluidisierungsprozess mit Umgebungsluft oder mit Inertgasen betrieben werden. Insbesondere bei Kohlenstaub ist der Einsatz von Stickstoff in bestimmten Prozessen sinnvoll, um Oxidation oder unerwünschte Reaktionen zu vermeiden.

Der K04TD ist für beide Varianten geeignet und ermöglicht somit:

flexible Prozessgestaltung
erhöhte Sicherheit bei sensiblen Anwendungen
Anpassung an unterschiedliche Betriebsbedingungen

Zuverlässigkeit durch einfache, robuste Konstruktion

Ein weiterer Vorteil des Seitenkanalverdichters liegt in seiner konstruktiven Einfachheit. Die kontaktlose Verdichtung reduziert mechanischen Verschleiß auf ein Minimum.

Das führt zu:

hoher Betriebssicherheit
langen Wartungsintervallen
niedrigen Instandhaltungskosten

Gerade in industriellen Anlagen mit hoher Auslastung ist dies ein entscheidender Faktor.

Nahtlose Integration in bestehende Systeme

Dank standardisierter Anschlussgrößen und kompakter Bauweise lässt sich der K04TD problemlos in bestehende Anlagen integrieren. Die Installation erfolgt ohne aufwendige Anpassungen an Rohrleitungen oder Peripherie.

Typische Einsatzbereiche sind:

Fluidisierungsbehälter
Silosysteme
Förderanlagen
thermische Prozesse

Die gleichmäßige Materialbewegung sorgt dabei für einen konstanten Austrag und verbessert die Dosiergenauigkeit.

Fazit: Effiziente Fluidisierung durch stabile Technik

Die Fluidisierung von Kohlenstaub erfordert eine zuverlässige und gleichmäßige Gasversorgung. Der Seitenkanalverdichter K04TD erfüllt diese Anforderungen durch seine stabile Fördercharakteristik und seine robuste Bauweise.

Er bietet:

konstante Strömung ohne Pulsation
hohe Druckstabilität
energieeffizienten Dauerbetrieb
minimale Wartungsanforderungen

Damit ist er die ideale Lösung für industrielle Anwendungen, bei denen Prozesssicherheit und Wirtschaftlichkeit im Mittelpunkt stehen.

Weitere Informationen liefert SKVTechnik. Kunden fragen telefonisch oder über die Webseite an: SKVTechnik.de (Herr Doldinger: 03741/ 2510951)
