Datenrettung von CAD-Dateien: Warum Struktur und Konsistenz entscheidend sind
DATA REVERSE® zeigt anhand dokumentierter Praxisfälle, worauf es bei der Wiederherstellung von Konstruktionsdaten ankommt

Leipzig, 01.04.2026 (PresseBox) - CAD-Daten zählen in vielen Unternehmen zu den sensibelsten digitalen Arbeitsgrundlagen. Ob Bauplanung, Architektur, technische Konstruktion oder Fertigung: Wenn Projektdateien im Format .dwg, .rvt oder .stp nicht mehr verfügbar sind, geht es meist nicht nur um einzelne Dokumente, sondern um laufende Abläufe, abgestimmte Projektstände und unmittelbar produktionsrelevante Informationen.

Aus Sicht von DATA REVERSE®, Spezialist für professionelle Datenrettung und IT-Forensik aus Leipzig, unterscheiden sich CAD- und Konstruktionsdaten in einem wesentlichen Punkt von vielen klassischen Office-Dateien: Entscheidend ist nicht allein, ob eine Datei wieder auffindbar ist, sondern ob sie fachlich belastbar, vollständig und in ihrer ursprünglichen Struktur nutzbar bleibt. Bereits kleine Inkonsistenzen, unvollständige Metadaten oder beschädigte interne Verknüpfungen können dazu führen, dass Entwürfe, Modelle oder Fertigungsdateien trotz erfolgreichem Dateifund nicht mehr sinnvoll weiterverarbeitet werden können.

CAD-Daten stellen besondere Anforderungen an die Datenrettung

Gerade deshalb stellt die Datenrettung im CAD-Umfeld besondere Anforderungen an Analyse, Rekonstruktion und Qualitätssicherung. Standardisierte Schnelllösungen reichen in vielen Fällen nicht aus. Gefordert ist vielmehr ein technisches Vorgehen, das sowohl physische als auch logische Schadensbilder sauber bewertet und die Daten nicht nur extrahiert, sondern in einer möglichst konsistenten Form wiederherstellt.

DATA REVERSE® verweist in diesem Zusammenhang auf dokumentierte Praxisfälle aus dem Umfeld von Bauwesen, Architektur und industrieller Fertigung, in denen sich gezeigt hat, wie unterschiedlich Schadensbilder ausfallen können und wie wichtig ein strukturiertes Vorgehen für die Wiederherstellung ist.

Praxisfall 1: Headcrash auf externer Projektfestplatte

Ein Beispiel betraf ein Tiefbauunternehmen, bei dem eine externe Projektfestplatte nach einem Sturz ausfiel. Auf dem Datenträger befanden sich AutoCAD-Pläne, Geländedaten und projektbezogene Konstruktionsunterlagen. Die Analyse zeigte einen klassischen Headcrash mit beschädigten Schreib- und Leseköpfen.

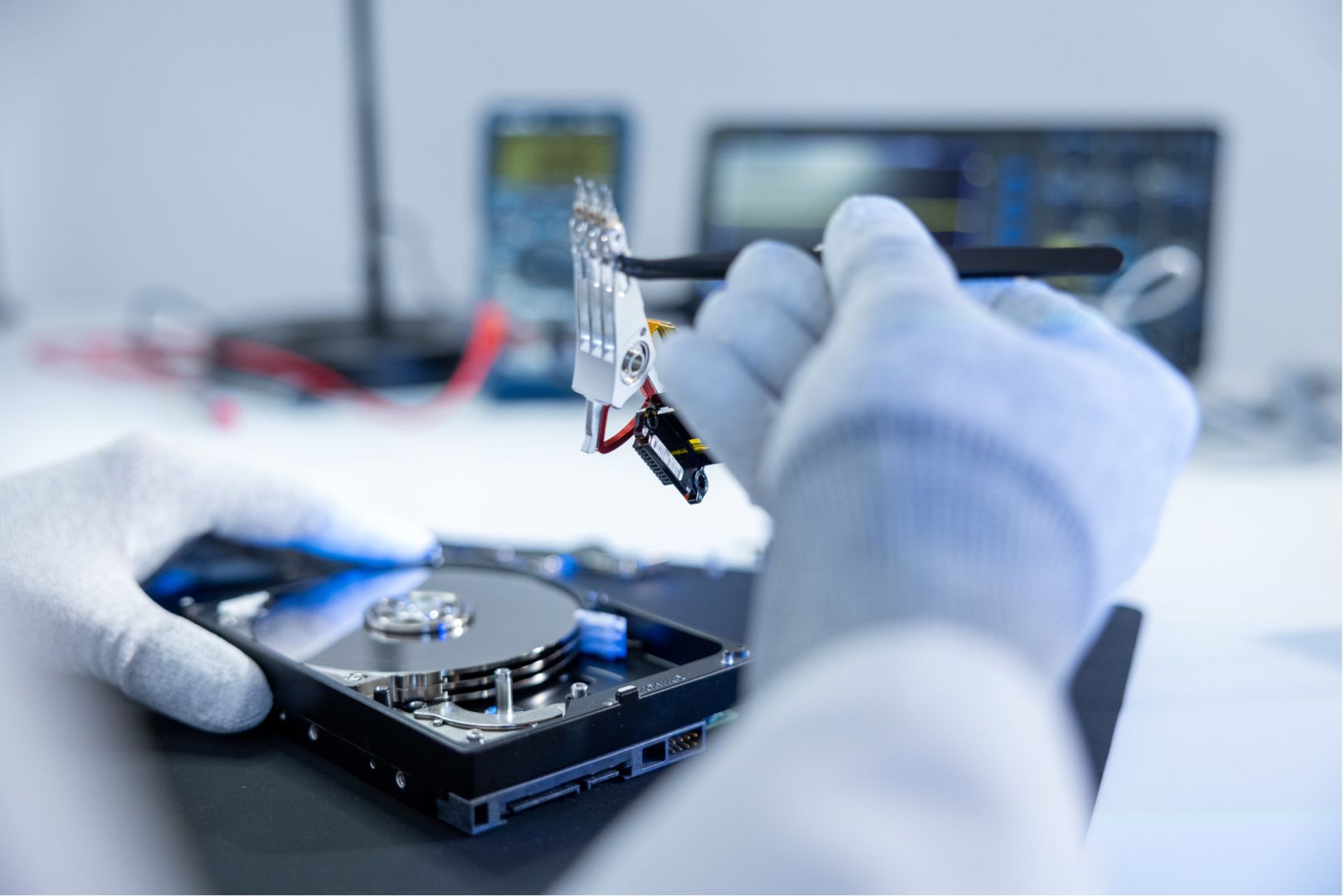

In einem kontrollierten Laborumfeld wurde das Laufwerk zunächst hardwareseitig stabilisiert, anschließend sektorbasiert ausgelesen und auf dieser Grundlage rekonstruiert. Maßgeblich war in diesem Fall nicht nur der Zugriff auf einzelne Dateifragmente, sondern die Wiederherstellung eines konsistent nutzbaren Datenbestands, damit das Projekt ohne tiefgreifende Nacharbeit fortgeführt werden konnte.

Praxisfall 2: Brandschaden und Rekonstruktion eines RAID-Verbunds

Ein weiterer Fall kam aus einem Architekturbüro, in dem nach einem Brandschaden ein NAS-System mit mehreren Festplatten nicht mehr zugänglich war. Betroffen waren BIM-Modelle, Renderings und Unterlagen für statische Berechnungen. Technisch lag die Herausforderung hier nicht allein in den beschädigten Datenträgern, sondern vor allem in der konsistenten Rekonstruktion des RAID-Verbunds.

Dafür mussten Metadaten, Striping-Parameter und logische Zusammenhänge analysiert und virtuell neu zusammengesetzt werden. Erst auf dieser Grundlage ließ sich beurteilen, welche Projektdateien vollständig, editierbar und strukturell belastbar wiederhergestellt werden konnten.

Praxisfall 3: Firmware-Störung mit Ausfall produktionsrelevanter Daten

Ein dritter Fall betraf ein Fertigungsunternehmen, bei dem eine Festplatte nach einem Firmware-Problem im BIOS nur noch mit fehlerhafter Kapazitätsangabe erkannt wurde. Mechanisch zeigte das Laufwerk noch Reaktionen, der reguläre Zugriff auf STEP-Dateien, CNC-Anweisungen und maschinenbezogene Konfigurationsdaten war jedoch nicht mehr möglich.

In solchen Konstellationen ist eine saubere technische Differenzierung entscheidend. Liegt ein mechanischer Schaden vor, ein Fehler in der Service Area oder eine Kombination mehrerer Ursachen? Im konkreten Fall konnte durch gezielte Analyse der Firmware-Struktur zunächst wieder ein kontrollierter Lesezugriff hergestellt werden. Erst danach war es sinnvoll, ein sektorbasiertes Abbild zu erstellen und die betroffenen Konstruktions- und Fertigungsdaten strukturiert auszuwerten.

Warum Dateifunde allein nicht ausreichen

Aus technischer Sicht zeigen diese Fälle ein typisches Muster. Bei Konstruktions- und Planungsdaten ist nicht allein die Wiederherstellung einzelner Dateien relevant, sondern deren Konsistenz im jeweiligen Arbeitskontext. Eine CAD-Datei, die zwar vorhanden ist, sich aber nicht mehr korrekt öffnen, referenzieren oder weiterbearbeiten lässt, ist für Unternehmen häufig nur eingeschränkt brauchbar.

Besonders kritisch wird dies, wenn Datenstände voneinander abhängen, Modelle mit externen Ressourcen verknüpft sind oder Fertigungsprozesse unmittelbar auf die Integrität der gespeicherten Konstruktionsdaten angewiesen sind.

Zeitdruck erhöht das Risiko zusätzlicher Schäden

Hinzu kommt, dass im Unternehmensalltag oft unter hohem Zeitdruck reagiert wird. Genau darin liegt jedoch ein erhebliches Risiko. Werden betroffene Datenträger vorschnell weitergenutzt, automatische Reparaturfunktionen ausgelöst oder ungeeignete Recovery-Werkzeuge direkt auf dem Originalmedium eingesetzt, kann sich die Ausgangslage weiter verschlechtern.

Gerade bei komplexen Projektdateien kann jede zusätzliche Veränderung an Dateisystem, Metadaten oder Datenträgerstruktur die spätere Rekonstruktion erschweren.

Kontrollierte Erstbewertung vor jeder Wiederherstellung

Nach Einschätzung von DATA REVERSE® ist deshalb ein kontrollierter Erstschritt entscheidend. Vor jeder Wiederherstellung sollte geklärt werden, ob ein physischer Defekt, ein logischer Schaden oder eine Mischlage vorliegt. Auf dieser Basis lässt sich festlegen, ob zunächst eine hardwareseitige Stabilisierung, ein forensisches Abbild oder eine dateisystembezogene Analyse erforderlich ist.

Ziel ist nicht der schnelle Dateifund um jeden Preis, sondern eine Wiederherstellung, die im fachlichen Alltag tatsächlich weiterhilft.

Für Unternehmen zählt die praktische Nutzbarkeit

Gerade Unternehmen aus Bauwesen, Architektur, Konstruktion und Fertigung sollten bei Datenverlusten in CAD-Umgebungen deshalb nicht nur auf die Rückgabe einzelner Dateien achten, sondern auf die Qualität der Rekonstruktion. Relevante Kriterien sind unter anderem die Öffnungsfähigkeit der Dateien, die Integrität von Projektständen, die Konsistenz referenzierter Inhalte sowie die praktische Weiterverwendbarkeit im jeweiligen Softwareumfeld.

Für akute Fälle bietet DATA REVERSE® eine Express-Analyse innerhalb von 24 Stunden. Defekte Datenträger können bundesweit übernommen und im hauseigenen Labor untersucht werden. Mit mehr als 20 Jahren Erfahrung in der professionellen Datenrettung, einem eigenen Reinraumlabor und einer Erfolgsquote von über 95 Prozent begleitet das Unternehmen auch komplexe Schadensbilder mit hohem technischen Anspruch.
