Oriental Motor erweitert AZ-Serie
Neuer Hohlwellen-Schrittmotor für kompakte Handlingsysteme
Düsseldorf, 04.08.2025 (PresseBox) - Mit dem neuen AZ Hollow Shaft bringt Oriental Motor eine Hohlwellen-Ausführung seiner bewährten AZ-Schrittmotoren auf den Markt. Die Antriebe mit Rahmengrößen von 20 mm und 28 mm eignen sich besonders für Anwendungen, bei denen geringes Gewicht, Bauraumoptimierung und eine hohe Positioniergenauigkeit gefordert sind. Zu den Einsatzgebieten z.B. Endeffektoren, die Robotertechnik oder das Mikrohandling.

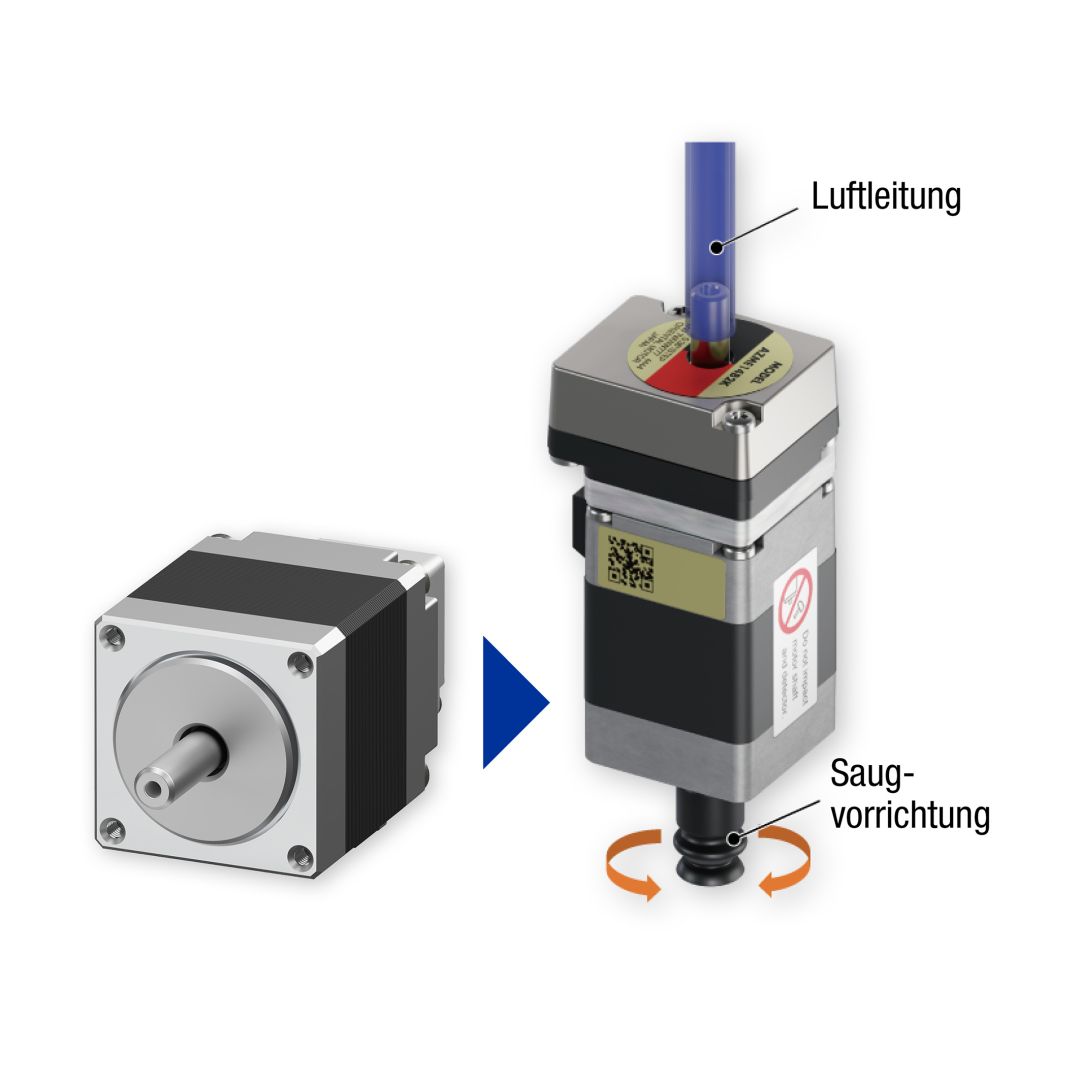

Die integrierte Motorhohlwelle mit 2-mm-Durchmesser ermöglicht eine direkte Anbindung von Vakuumschläuchen. Damit reduziert sich nicht nur der konstruktive Aufwand, sondern auch die Komplexität in der Anwendung. Vor allem bei der präzisen Positionierung und Rotation von Kleinstbauteilen in Pick-and-Place-Systemen bietet diese Lösung deutliche Vorteile – sowohl funktional als auch hinsichtlich des Platzbedarfs und der Montagezeit.
Neuer Absolutencoder für höhere Effizienz und Taktleistung
Ein zentrales Merkmal des AZ Hollow Shaft ist der neu entwickelte, batterielose Absolutwertgeber mit magnetischem Messprinzip. Dieser macht externe Referenzsensoren überflüssig und ermöglicht eine kompakte Bauweise ohne Funktionseinbußen. Zudem kann der Motor jetzt auch mit einer 48-VDC-Versorgung betrieben werden: So wird bei reduzierter Wärmeentwicklung ein höheres Drehmoment im oberen Drehzahlbereich erreicht. Die Folge: kürzere Zykluszeiten und gesteigerte Produktivität.
Flexible Ansteuerung über gängige Feldbus-Systeme
Für die Kommunikation des AZ Hollow Shaft mit der übergeordneten Steuerung stehen verschiedene Treibervarianten zur Verfügung, die gängige Feldbusprotokolle wie Profinet, EtherCAT oder EtherNet/IP unterstützen. Darüber hinaus kann der Antrieb direkt über den Robotercontroller MRC01 von Oriental Motor angesteuert werden – ideal für eine nahtlose Einbindung als Endeffektor in automatisierte Prozesse.
Mit dem neuen AZ Hollow Shaft erweitert Oriental Motor sein Antriebsportfolio um eine durchdachte Lösung für kompakte Handlingsysteme. Die Kombination aus platzsparendem Design, intelligentem Encoder und flexibler Integration macht den neuen Schrittmotor besonders attraktiv für Anwendungen in der Robotik, Automatisierung und im Sondermaschinenbau.
Besuchen Sie Oriental Motor auf der all about automation Düsseldorf am 17. und 18. September 2025 auf dem Areal Böhler in Halle 33 an Stand 617.
