Industrieller Lärmschutz mit System: Seitenkanalverdichter in modularer Schallschutzkabine
Die Kombination aus Seitenkanalverdichter, Schallschutzkabine und Filtersystem garantiert zuverlässige Druckluftförderung bei maximaler Geräuschreduktion – ideal für industrielle Prozesse mit erhöhten Umweltauflagen.
Plauen, 22.07.2025 (PresseBox) -
1. Einleitung: Geräuschreduktion in der Industrie – eine technische und gesetzliche Notwendigkeit
In der industriellen Fertigung, bei der Luft oder Gase bewegt werden, sind Seitenkanalverdichter weit verbreitet. Doch mit wachsender Sensibilität für Arbeits- und Umweltschutz steigen die Anforderungen an die Lärmminderung. Schallschutzkabinen bieten hier eine effektive Lösung, indem sie die akustischen Emissionen drastisch reduzieren, ohne die Funktionalität der Verdichter zu beeinträchtigen. In Kombination mit Anbauteilen wie Filtern, Schalldämpfern und Belüftungssystemen entsteht ein durchdachtes Komplettsystem für leisen und sicheren Dauerbetrieb – wie im vorliegenden Beispiel mit dem R30MD von FPZ.
2. Komponentenbeschreibung: Aufbau der schallgedämmten Verdichtereinheit
Das System besteht aus mehreren funktional aufeinander abgestimmten Komponenten:
Seitenkanalverdichter (z. B. R30MD): Förderleistung bis 91 m³/h, max. Druck 325 mbar, Vakuum –300 mbar, Leistung 1,1 kW, wartungsfrei, IE3-Motor.
Schallschutzkabine: Stahlgehäuse mit integrierten schallabsorbierenden Dämmkammern, Belüftungseinheit, schallgedämmtem Einlass/Auslass und wartungsfreundlicher Bauweise.
Filtermodul: Zylinderförmiger Luftfilter, der angesaugte Luftströme reinigt und den Anforderungen an Arbeits- und Umweltschutz gerecht wird.
Schalldämpfer am Luftauslass: Dämpft Strömungsgeräusche der Prozessluft, ohne nennenswerte Druckverluste.
Metallverrohrung mit flexiblen Verbindungen: Gewährleistet vibrationsfreie, dichte Montage bei gleichzeitig flexibler Handhabung.
Transportpaletten: Die gesamte Baugruppe ist vorinstalliert auf stabilen Holzpaletten zur schnellen Inbetriebnahme oder Auslieferung vorbereitet.
Bildreferenz: [Schallschutzkabine mit Seitenkanalverdichter.jpg] zeigt eine komplette Kabine mit eingebautem Verdichter, Lüftungseinheit und Energiezuführung.
3. Prozessintegration und Anwendungsbeispiele
Typische Anwendungsbereiche dieser Lösung sind:
Förderung technischer Gase in geschlossenen Produktionskreisläufen
Absaug- oder Blasanwendungen in Laborumgebungen oder Reinräumen
Prozessluftbereitstellung für Verpackungs- und Abfüllanlagen
Unterdruck- oder Überdrucksysteme in Energieanlagen mit erhöhten Umweltauflagen
Zentrale Luftversorgung in Geräteraum-integrierten Fertigungslinien
Die Geräuschreduktion auf unter 70 dB(A) ermöglicht den Einsatz direkt in Arbeitsbereichen ohne zusätzliche Schallschutzwände oder Lärmschutzräume. Das Filtersystem erlaubt zudem den Einsatz in Prozessen mit Umweltemissionen oder gesundheitskritischen Stäuben.
4. Technische Vorteile und betriebliche Nutzenargumente
Die modulare Kombination aus Verdichter, Schallschutz und Zubehör bietet zahlreiche technische und wirtschaftliche Vorteile:
VorteilBeschreibungLärmminderungReduktion der Schalldruckpegel um bis zu 50 % durch Kabine + SchalldämpferTransportfreundlichkeitKomplett vormontierte Einheit auf Palette – sofort anschlussbereitSicherheitSchutz vor heißen Gehäuseteilen und beweglichen KomponentenEnergieeffizienzEinsatz von IE3-Motoren, niedrige Verlustleistung, optional frequenzgeregeltLuftqualitätFiltermodul schützt Mensch und Maschine vor PartikelnFlexibilitätGeeignet für mobile, temporäre oder stationäre AnlagenkonzepteLanglebigkeitWartungsfreier Seitenkanalverdichter und robuste Gehäusekonstruktion 5. Design für industrielle Anforderungen
Die Bilder zeigen sowohl Einzelaufbauten als auch Serienkonzepte:

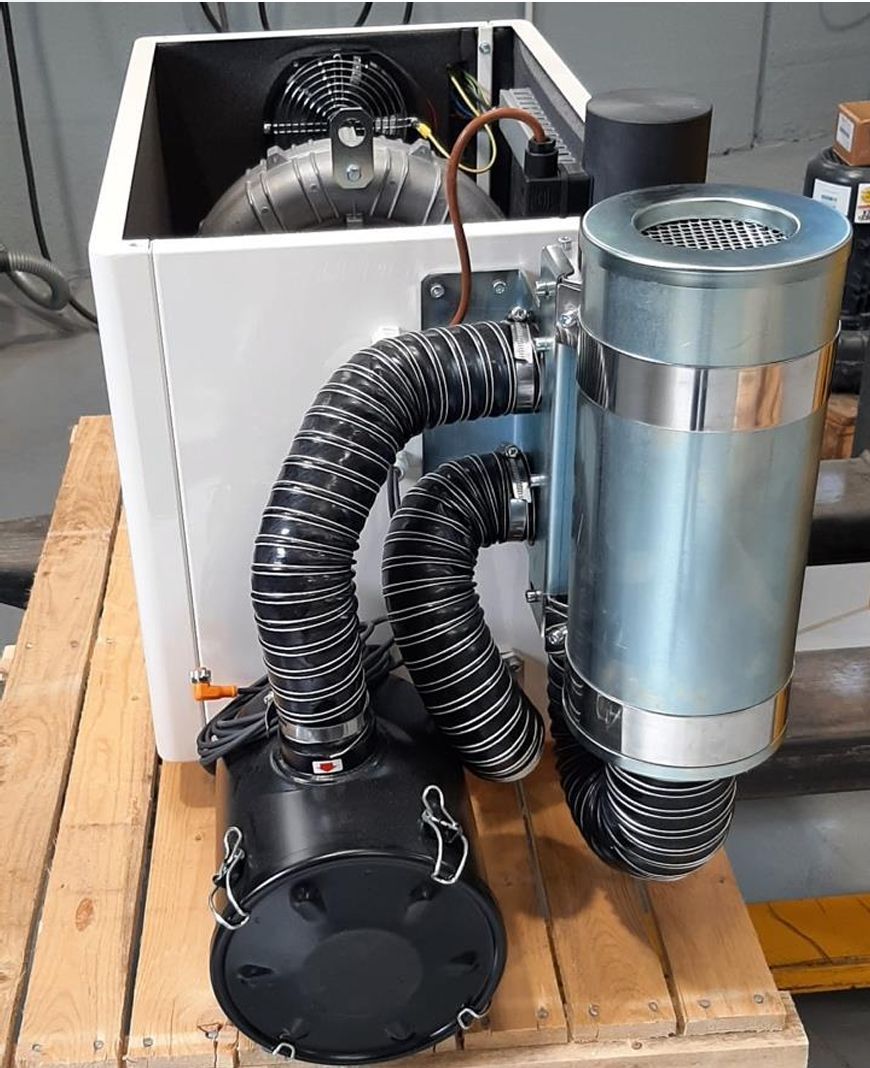

Einzelaufbau mit Luftfilter und Auslass-Schalldämpfer: [Schallschutzkabine mit Anbauteilen.jpg] dokumentiert die verschlauchungssichere und servicefreundliche Konfiguration mit Metallklammern, Filtermodul und abgedichteten Luftaustritten.
Serienaufbau für Auslieferung: [Schallschutzkabinen in einer Reihe vor der Auslieferung.jpg] belegt die Modularität und Skalierbarkeit des Systems für größere Anlagenverbunde.
Alle Gehäusekomponenten sind aus verzinktem oder pulverbeschichtetem Stahl gefertigt und für industrielle Langzeiteinsätze konzipiert. Belüftung und Zugangsklappen sind wartungsfreundlich platziert.
6. Zusammenfassung und Handlungsempfehlung
Die vorgestellte Einheit – bestehend aus Seitenkanalverdichter, Schallschutzkabine, Luftfilter und Schalldämpfer – ist eine praxiserprobte Lösung für alle industriellen Anwendungen, in denen Prozessluft bereitgestellt werden muss, ohne die Lärmemissionen zu überschreiten oder die Umgebung zu kontaminieren. Die Konstruktion erfüllt die Anforderungen an:
Arbeitssicherheit (nach DIN EN ISO 12100)
Lärmschutz (DIN EN ISO 11201)
Energieeffizienz (Ecodesign-Richtlinie)
Umweltauflagen (Abgas- und Staubemissionen)
✅ Kunden profitieren von einer vormontierten, betriebsbereiten und wartungsarmen Systemlösung mit klar definierten Schnittstellen – ideal für Neuinstallationen und Retrofit-Projekte.
