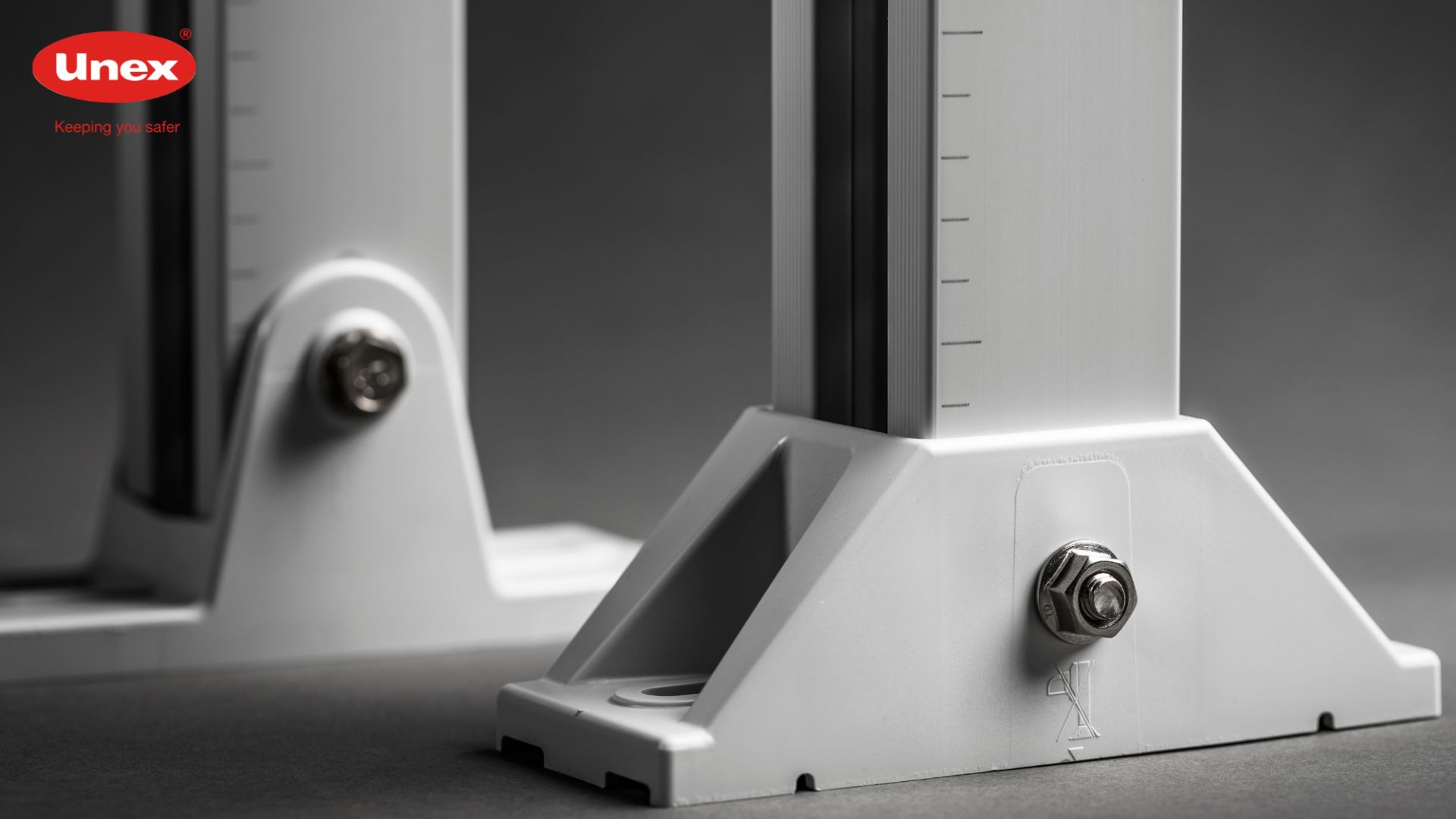

Entdecken Sie das neue Unex Trut 60® System: Sichere, rentable und langlebige Installationen
Ideal für sichere und langlebige Konstruktionen in industriellen Elektroinstallationen.

Stuttgart, 08.01.2026 (PresseBox) - Seit sechs Jahrzehnten entwickeln wir bei Unex Lösungen, die Sicherheit, Langlebigkeit und Zuverlässigkeit vereinen. Unser Anspruch als spezialisierter Hersteller für isolierende Kabelführungssysteme ist klar: robuste Produkte zu schaffen, die auch unter anspruchsvollsten Bedingungen zuverlässig funktionieren – für Anwendungen, in denen Ausfälle keine Option sind.

Im industriellen Umfeld erfordert die Montage von Kabeltragsystemen oder elektrischen Komponenten tragende Strukturen, die mechanische Stabilität, Korrosionsbeständigkeit und elektrische Isolierung bieten – ohne dabei die Montagefreundlichkeit zu beeinträchtigen. Tragkonstruktionen in Portal- oder Halbportalausführung erfüllen genau diese Funktion: Sie ermöglichen den Aufbau stabiler, vertikaler oder horizontaler Konstruktionen, die flexibel auf dem Boden, an der Decke oder der Wand befestigt werden können.

Für diese Anwendungen haben wir das Unex Trut 60® System entwickelt. Diese modulare Lösung aus isolierendem Material eignet sich für die Konstruktion von robusten Tragesystemen, in denen bis zu drei Ebenen von Kabelträgern montiert werden können. Das System ist universell einsetzbar für ein- oder zweiseitige Boden-, Decken- oder Wandmontagen und benötigt keine Erdung. Es ist mit unseren Produktreihen Isolierende Kabelrinne 66 sowie Isolierende Kabelleiter 67 kompatibel, wodurch sich vollständige und langfristig zuverlässige Lösungen für Elektro-, Telekommunikations- oder Klimatechnik-Installationen realisieren lassen.

In dem folgenden Video zeigen wir Schritt für Schritt, wie die Montage einer Portalstruktur mit zwei Ebenen erfolgt.

Schritt 1: Wir schneiden die isolierenden Tragschienen auf das benötigte Maß zu. Sie lassen sich problemlos mit einer Säge oder einem Trennschleifer zuschneiden. Dabei entstehen weder Funken noch scharfe Kanten.

Schritt 2: Wir verbinden die isolierenden Tragschienen mithilfe der Kopfplatten über Schrauben. Zuvor müssen Bohrlöcher in die Schienen eingebracht werden.

Schritt 3: Wir verbinden die einzelnen Abschnitte, um die Tragstruktur zu errichten. Diese Verbindung erfolgt mit Gleitmuttern für die Tragschienen und Schrauben

Schritt 4: Nach dem Aufbau der portalförmigen Tragkonstruktion wird diese in unserem Beispiel am Boden befestigt. Dabei ist wichtig, eine Befestigungsform zu wählen, die das Gewicht der gesamten Struktur tragen kann, wie etwa Metallanker.

Schritt 5: Nun montieren wir die isolierenden Kabelrinnen und befestigen sie an der portalförmigen Tragkonstruktion.

Montagearten des Unex Trut 60® Systems

Cada proyecto es único y requiere soluciones específicas. Por eso, el sistema Unex Trut 60®  ofrece diversas opciones de montaje:

a. Wandmontage

Direkte Montage an der Wand oder auf einem isolierenden Tragschienensystem, ideal für Installationen mit mehreren Ebenen.

b. Deckenmontage

Montage von der Decke mithilfe von Gewindestangen – geeignet für einfache Ausführungen oder für den Aufbau von zweiseitigen, portalförmigen Tragkonstruktionen mit bis zu drei Ebenen. Verwendet werden für die Montage feste Kopfplatten und isolierende Tragschienen 50 x 50 mm.

c. Bodenmontage

Errichtung von zweiseitigen Portal-Tragkonstruktionen direkt vom Boden aus mit bis zu drei Ebenen an Kabelträgern. Es werden ebenfalls feste Kopfplatten und isolierende Tragschienen 50 x 50 mm eingesetzt.

d. Mischmontage

Aufbau von einseitigen, halbportalförmigen Tragkonstruktionen ausgehend von der Decke oder vom Boden zur Wand. Mithilfe fester Kopfplatten lassen sich bis zu drei Ebenen montieren. Für Installationen an gewölbten Wänden steht zusätzlich die variable Kopfplatte zur Verfügung.

Diese Montagearten garantieren maximale Flexibilität und Anpassungsfähigkeit an die Anforderungen der jeweiligen Installation – ob im Industrie-, Gewerbe- oder Wohnbereich.

Vorteile des Unex Trut 60® Systems

Isolierendes Material: Das Unex Trut 60® System ist aus einem isolierenden, thermoplastischen Werkstoff gefertigt, der keine Erdung erfordert. Dadurch werden elektrische Risiken reduziert und die Installation vereinfacht – ein entscheidender Vorteil in Umgebungen, in denen elektrische Sicherheit höchste Priorität hat.

Korrosionsbeständigkeit: Dank seiner Materialzusammensetzung ist das System äußerst beständig gegen Korrosion und eignet sich ideal für Anwendungen in Außenbereichen sowie anspruchsvollen Industrieumgebungen. Unsere Kunden können sich auf die Langlebigkeit und dauerhafte Zuverlässigkeit des Unex Trut 60® Systems verlassen – selbst unter extremen Bedingungen.

Montagevielfalt: Das System ermöglicht zahlreiche Montagekonfigurationen – an Wand, Decke oder Boden, in einer oder mehreren Ebenen. Damit lässt es sich flexibel an die spezifischen Anforderungen verschiedenster Installationsprojekte anpassen. Diese Vielseitigkeit zählt zu den meistgeschätzten Eigenschaften des Systems durch unsere Kunden.

Kosteneffizienz: Als modulares System lässt sich das Unex Trut 60® schnell und einfach installieren. Das reduziert Montagezeiten und die damit verbundenen Gesamtkosten. Seine hohe Korrosionsbeständigkeit und der isolierende Werkstoff minimieren zudem den Wartungsaufwand über die gesamte Lebensdauer. Dadurch werden teure und außerplanmäßige Reparatur- sowie Instandsetzungsmaßnahmen vermieden. Das führt zu einer höheren Betriebseffizienz und zu einem langfristig wirtschaftlichen Nutzen über den gesamten Lebenszyklus der Installation hinweg.

Anwendungen und Systemkomponenten

Das Unex Trut 60® System ist die optimale Lösung für die unterschiedlichsten Installationen von Kabeltragsystemen in industriellen Anwendungen. Es besteht aus speziell entwickelten Komponenten, die perfekt aufeinander abgestimmt sind und gemeinsam eine sichere, effiziente und vollständige Installation gewährleisten:

• Isolierender Ausleger 60
• Isolierende Tragschiene 60
• Feste Kopfplatte
• Variable Kopfplatte
• Kreuzüberblattungsstück
• Gleitmutter für Tragschiene
• Schrauben mit Mutter

Jede dieser Komponenten wurde entwickelt, um eine sichere und effiziente Elektroinstallation zu gewährleisten – in Übereinstimmung mit höchsten Qualitätsstandards. Unsere Experten unterstützen Sie bei der Planung und Auslegung der optimalen Tragkonstruktion für Ihre Installation und erstellen bei Bedarf auch BIM- oder CAD-Modelle zur technischen Projektunterstützung.

Innovation in modularen Tragsystemen

Mit Stolz präsentieren wir Ihnen unser Unex Trut 60® System, eine bedeutende Weiterentwicklung im Bereich der modularen Tragsysteme. Die Kombination aus elektrischer Isolierung, Korrosionsbeständigkeit und Montagevielfalt macht dieses System zu einer zuverlässigen und effizienten Lösung für ein breites Spektrum an Anwendungen. Wenn Sie eine sicherere und optimierte Möglichkeit zur Strukturierung Ihrer Installationen suchen, ist dieses System dafür ausgelegt, Ihnen einen echten Mehrwert zu bieten.

Sicher fallen Ihnen bereits zahlreiche Einsatzbereiche ein, in denen Sie das neue Unex Trut 60® System verwenden können.
