e06MS – Seitenkanalverdichter für das prozesssichere Aufblasen flexibler Verpackungen

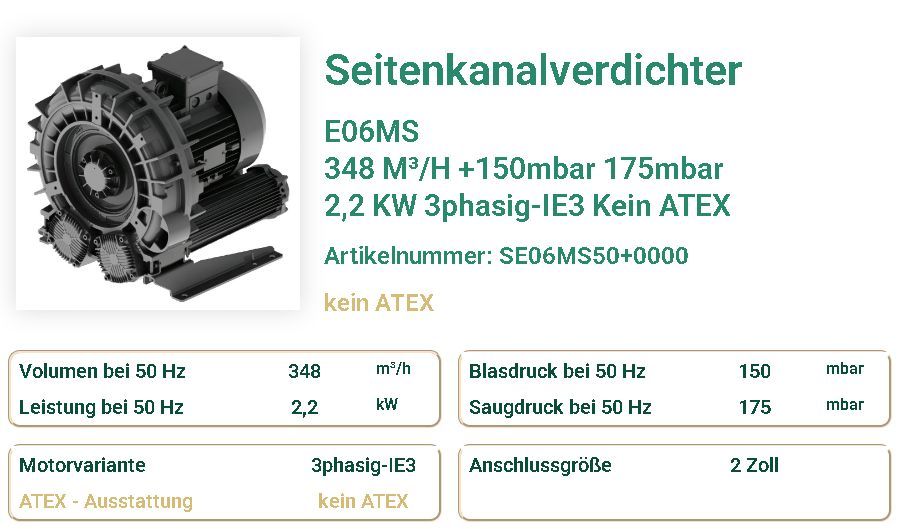

Seitenkanalverdichter e06MS – 348 m³/h, +150 mbar / 175 mbar, 2,2 kW, 3‑phasig IE3, kein ATEX, für das prozesssichere Aufblasen flexibler Verpackungen mit hoher Taktzahl und hoher Füllqualität.

Plauen, 20.02.2026 (PresseBox) - Der Seitenkanalverdichter e06MS348 m³/h +150 mbar 175 mbar 2,2 kW 3-phasig IE3, kein ATEX, wurde speziell für Anwendungen im niedrigen bis mittleren Überdruckbereich konzipiert, in denen ein stabiler, pulsationsfreier Luftstrom bei moderatem Differenzdruck gefordert ist. Mit einem Volumenstrom von 348 m³/h bei 50 Hz, einem maximalen Druck von ca. +150 mbar und einem maximalen Vakuum von etwa 175 mbar deckt der Verdichter ein Leistungsfenster ab, das sich ideal für das definierte Aufblasen von Beuteln, Schlauchfolien und anderen flexiblen Verpackungen eignet.

Der dreiphasige IE3-Motor mit 2,2 kW Leistung sorgt für energieeffizienten Dauerbetrieb, während der Geräuschpegel von etwa 69 dB(A) und ein Gewicht von rund 30 kg eine kompakte, gut integrierbare Bauweise ermöglichen. Die Anschlussgröße von 2 Zoll erleichtert die prozessnahe Anbindung an Düsen, Einblaslanzen oder Verteilerleitungen in Verpackungsmaschinen.

Im dargestellten Prozessbild wird der Einsatz des e06MS in einer automatisierten Verpackungslinie visualisiert. Flachliegende oder vorgeformte Verpackungsgebinde werden über ein Fördersystem in Richtung Füllstation transportiert. Vor dem Befüllen befindet sich eine definierte Aufblasstation, in der der durch den Seitenkanalverdichter erzeugte Luftstrom über eine Einblasdüse in die Verpackung eingeleitet wird. Der Verdichter baut einen kontrollierten Überdruck auf, der die Folie sicher entfaltet, ohne Material oder Schweißnähte zu überlasten. So nimmt die Verpackung reproduzierbar ihre geometrisch vorgesehene Form an, bevor der eigentliche Füllprozess startet.

Prozessbeschreibung: Aufblasen von Verpackungen für das Befüllen

In vielen Abfüllanlagen mit flexiblen Verpackungen – typischerweise Beuteln, vorgeformten Säcken oder kontinuierlichen Schlauchfolien – ist das Öffnen und Formgeben der Verpackung vor dem Befüllen ein kritischer Prozessschritt. Der dargestellte Ablauf beginnt mit flachliegenden Verpackungseinheiten, die über ein Transportsystem taktweise zur Füllstation gefördert werden. Damit eine saubere, vollständige und wiederholgenaue Befüllung möglich ist, muss die Verpackung vor dem Produktauftrag definiert aufgeblasen werden.

Der e06MS übernimmt in diesem Kontext die Aufgabe, einen konstanten Luftstrom mit moderatem Überdruck bereitzustellen. Die Luft wird über präzise positionierte Düsen oder Einblaslanzen in die noch flache oder nur teilgeöffnete Verpackung eingebracht. Durch den kontinuierlichen, pulsationsfreien Volumenstrom dehnt sich die Folie gleichmäßig, die Seitenfalten legen sich an und die Öffnung des Beutels stellt sich für das nachfolgende Füllorgan optimal dar. Der Prozess ist so ausgelegt, dass die Verpackung ihre endgültige Geometrie erreicht, ohne dass lokale Überdehnungen oder Druckspitzen auftreten.

Nach dem Befüllvorgang wird die Luft aus der Verpackung verdrängt oder gezielt abgesaugt, bevor der Verschluss erfolgt. Auch hier unterstützt der e06MS mit seinem im niedrigen bis mittleren Druck- bzw. Vakuumbereich arbeitenden Kennfeld die Prozessführung. Das Zusammenspiel von Druck- und Saugfunktion erlaubt je nach Anlagenkonzept sowohl das kontrollierte Einblasen als auch das geregelte Ausräumen der Luft aus der gefüllten Verpackung. Dies reduziert Fehlbefüllungen, verhindert Produktverluste und stellt sicher, dass der Verschlussprozess unter reproduzierbaren Bedingungen stattfinden kann.

Technische Merkmale des e06MS im Überblick

Der e06MS ist als einseitig wirkender Seitenkanalverdichter mit 3-phasigem IE3-Motor ausgelegt und bietet im Standardbetrieb bei 50 Hz einen Volumenstrom von 348 m³/h. Der maximal erreichbare Überdruck liegt bei rund +150 mbar, das Vakuum bei ca. 175 mbar. Diese Kennwerte sind typisch für Anwendungen, in denen Luft primär als formgebendes Medium eingesetzt wird.

Mit einer Motorleistung von 2,2 kW bietet der e06MS einen ausgewogenen Kompromiss aus Leistungsreserve und Energieeffizienz. Der IE3-Motor erfüllt aktuelle Effizienzanforderungen und eignet sich für den Dauerbetrieb in industriellen Anlagen. Das dreiphasige Design ermöglicht den Betrieb an üblichen Netzen im Bereich 380–415 V (Y) bzw. 220–240 V (Δ), wodurch die Integration in bestehende Schaltschrankkonzepte erleichtert wird.

Das Gerät ist als Variante ohne ATEX-Zertifizierung ausgeführt und somit für Standardumgebungen ohne explosionsgefährdete Bereiche vorgesehen. Der Schalldruckpegel von etwa 69 dB(A) unterstützt den Einsatz in offen aufgebauten Verpackungslinien. Das Gerätegewicht von rund 30 kg ermöglicht eine flexible Montage, beispielsweise direkt an der Maschine oder in unmittelbarer Nähe der Füllstation. Die 2-Zoll-Anschlussgröße gewährleistet einen ausreichend dimensionierten Querschnitt für geringe Strömungsverluste.

Vorteile in der Anwendung

Im Prozess des Aufblasens flexibler Verpackungen steht die Reproduzierbarkeit der Formgebung im Mittelpunkt. Der e06MS liefert einen pulsationsfreien Luftstrom, der insbesondere bei empfindlichen Folienmaterialien entscheidende Vorteile bietet. Druckstöße werden vermieden, wodurch eine gleichmäßige Ausdehnung der Verpackung erzielt wird.

Die schnelle Reaktionsfähigkeit des Seitenkanalverdichters erlaubt in Verbindung mit geeigneter Ventiltechnik eine exakte Abstimmung auf den Takt der Verpackungslinie. Kurzzeitige Druckanhebungen für das Initialöffnen des Beutels sind ebenso möglich wie ein stabiler Halteüberdruck während des Befüllens.

Die Kombination aus 348 m³/h Volumenstrom und moderaten Druck- sowie Vakuumwerten qualifiziert den e06MS für Anwendungen in der Lebensmittelindustrie, der Chemie, der Kosmetikindustrie sowie in der Pharma- und Medizintechnik – sofern keine ATEX-Anforderungen bestehen.

Prozessstabilität und Qualitätssicherung

Ein gleichmäßig aufgeblasener Beutel weist eine definierte Füllgeometrie auf, die dem Füllorgan konstante Bedingungen bietet. Dadurch werden Über- und Unterfüllungen reduziert. In automatisierten Linien mit nachgeschalteter Verwiegung sinkt die Anzahl von Ausschleusungen und Nacharbeiten.

Die definierte Formgebung reduziert mechanische Störungen wie unvollständig geöffnete Beutel oder Faltenbildung an Schweißnähten. Durch das Zusammenspiel von e06MS, geeigneten Düsen und einer abgestimmten Steuerung wird ein nahezu identischer Aufblasvorgang für jede Verpackungseinheit erreicht.

Eine Einbindung in übergeordnete Regelungssysteme ermöglicht die Überwachung und Anpassung des Betriebsdrucks. Unterschiedliche Beutelformate oder Foliendicken können mit optimierten Parametern gefahren werden.

Energieeffizienz und Betriebskosten

Der IE3-Motor stellt eine energieeffiziente Lösung dar. Im Vergleich zu zentralen Druckluftsystemen mit hohem Druckniveau arbeitet der e06MS exakt im erforderlichen Bereich. Energieverluste durch unnötig hohe Kompression entfallen weitgehend.

Die Auslegung für Dauerbetrieb reduziert thermische und mechanische Belastungen. Wartungsaufwände beschränken sich in der Regel auf Inspektionen und Filterkontrollen.

Integration in bestehende Anlagen

Die kompakte Bauweise und die 2-Zoll-Anschlüsse erleichtern die Integration in bestehende Verpackungslinien. Elektrisch wird der 3-phasige Motor über geeignete Schutz- und Schaltgeräte eingebunden. Der Einsatz von Frequenzumrichtern ermöglicht eine bedarfsgerechte Drehzahlregelung.

Dokumentation und weiterführende Informationen

Das Datenblatt des e06MS steht unter folgendem Link zur Verfügung:https://www.skvent.de/...

Eine ergänzende Drehzahltabelle ist abrufbar unter:https://www.skvent.de/...

Fazit

Der e06MS 348 m³/h +150 mbar 175 mbar 2,2 kW 3-phasig IE3 ohne ATEX ist ein leistungsfähiger und energieeffizienter Seitenkanalverdichter für das prozesssichere Aufblasen flexibler Verpackungen. Die Kombination aus pulsationsfreiem Luftstrom, moderatem Druckniveau und effizienter Motorentechnologie unterstützt eine stabile Formgebung und trägt zur Optimierung moderner Verpackungsprozesse bei.

Weitere Informationen zu Seitenkanalverdichtern sind unter www.skvtechnik.de verfügbar.
