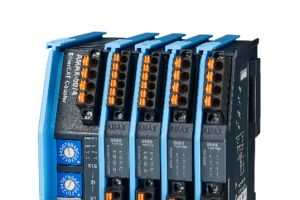

EtherCAT Slave AMAX I/O System für die Automatisierung
AMAX-5074, EtherCAT-Slave, I/O-System

Chemnitz, 30.09.2025 (PresseBox) - Mit demEtherCATSlave KopplerAMAX-5074und den I/O Modulen aus der AMAX-5000 Serie bietet AMC einflexibles I/O Systemin seinen Lieferprogramm an, welches für Automatisierungsfirmen von Anlagen und Maschinen geeignet ist, die EtherCAT als Bussystem in Ihren Systemen verwenden.

Das flexible AMAX EtherCAT Slave System
Der AMAX-5074 Koppler arbeitet alseigenständiges, abgesetztes EtherCAT Slave I/O Systemoder kann bei Verwendung desAMAX-5580 Controllerdirekt als EtherCAT Erweiterungs-System angeschlossen werden. In diesen Fall arbeitet der Controller als EtherCAT Master.
Vorteil des AMAX-5000 Systems ist dieflexible Bestückung der I/O Signale.So stehen dem Anwender eine Vielzahl an analogen und digitalen Ein- und Ausgängen in einem System zur Verfügung. Mit den AMAX-5000 I/O-Modulen bilden die Stromversorgungssysteme von EtherCAT-Netzwerken und erweitern das EtherCAT-Netzwerk, um Geräte von Drittanbietern zu unterstützen.

Die technischen Eigenschaften des AMAX-5074 Kopplers sind

• Koppler von EtherCAT I/O-Modulen an das 100BASETX EtherCAT-Netzwerk
• Kopplung an EtherCAT Mastersysteme
• für 256 konfigurierbare IDs
• Netzwerkkabel: Ethernet / EtherCAT-Kabel (min. Kat. 5), geschirmt
• Entfernung zwischen zwei Stationen: max. 100 m (100BASETX)
• Busschnittstelle: 2x RJ45 (1xEingang, 1xAusgang)

AMAX-5000 I/O-Module
Die analogen I/O-Module des AMAX-5000 Systems bieten eine kanalunabhängige Konfiguration, Signalart-Auswahl und eine Überhitzungserkennung für die Sensorverkabelung. Die digitalen I/O-Module sind mit 8 oder 16 isolierten digitalen Ein-/Ausgangskanälen ausgestattet.

Folgende AMAX-5000 I/O Module sind verfügbar:

• AMAX-5015- EtherCAT Modul für Temperaturmessung für RTD-Sensoren
• AMAX-5017C- EtherCAT Modul für Strommessung
• AMAX-5017V- EtherCAT Modul für Spannungsmessung
• AMAX-5017H- EtherCAT Modul für Highspeed Spannungsmessung
• AMAX-5018- EtherCAT Modul für Temperaturmessung für Thermoelemente
• AMAX-5024- EtherCAT I/O Modul für analoge Ausgänge - Strom, Spannung
• AMAX-5051- EtherCAT Modul für 8 digitale Eingänge
• AMAX-5052- EtherCAT Modul für 16 digitale Eingänge
• AMAX-5056- EtherCAT Modul für 8 digitale Ausgänge (Sink oder Source)
• AMAX-5057- EtherCAT Modul für 16 digitale Ausgänge (Sink oder Source)
• AMAX-5080- EtherCAT Modul mit 2 Eingängen für Counter/ Decoder
• AMAX-5081- EtherCAT Modul mit 1 Kanal TTL/RS-422 für Encoder/Counter
• AMAX-5082- EtherCAT Modul mit 1 Kanal SSI Encode

Anwendungsbeispiel EtherCAT I/O System mit Steuerungskontroller

Der Trend bei Controller-Plattformen geht zu kleineren und leistungsstärkeren Anwendungen. Die AMAX-5500 Serie wurde für Anwender im Bereich Automatisierung entwickelt. Ihr lüfterloses Design sorgt für hohe Zuverlässigkeit und ihre kompakte Größe erleichtert die Installation in Schränken mit begrenztem Platzangebot. Ein von vorne zugängliches Design erleichtert die Installation und Wartung. Sie sind nicht nur zuverlässig und benutzerfreundlich, sondern verbessern auch die I/O-Skalierbarkeit. Die E/A-Erweiterung erfolgt über eine EtherCAT-Slice-E/A-Schnittstelle auf der rechten Seite. Auf der anderen Seite kann sie fürGigE PoE-, USB 3.0-, serielle-, sowie CAN- und Wireless-Schnittstellenerweitert werden (nur AMAX-5580). Ihre hohe Flexibilität macht sie zu einer perfekten eingebetteten Automatisierungsplattform, die die meisten Anforderungen an Smart-Factory-Lösungen erfüllt.

AMC ist Ihr Systemhaus für die Mess- und Automatisierungstechnik
