Ankündigung: EXLink MB308A5

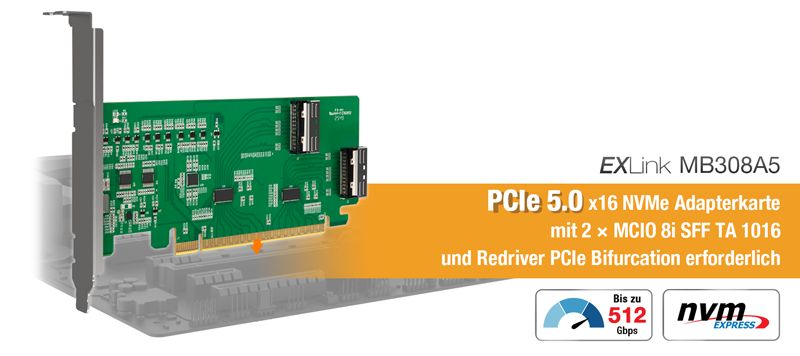

Duisburg, 29.04.2026 (PresseBox) - Der ICY DOCK EXLink MB308A5 ist eine PCIe 5.0 x16 NVMe Host Adapterkarte mit dualer MCIO 8i (SFF-TA-1016) Konnektivität, entwickelt für NVMe Hochgeschwindigkeitsverkabelung der nächsten Generation. Mit integriertem PCIe Gen5 Redriver und 100 MHz Clock Buffering trägt er zur Aufrechterhaltung der Signalintegrität für 32 GT/s Verbindungen über längere Leiterbahnen und Kabelwege bei, wie sie häufig in Servern, Workstations und Validierungsplattformen vorkommen.
Bitte beachten Sie: Der MB308A5 erfordert, dass das Host Mainboard PCIe Bifurcation (x4, x4, x4, x4) unterstützt, um auf bis zu vier NVMe SSDs zugreifen zu können. Dieser Adapter stellt selbst keine Bifurcation bereit.
PCIe 5.0 x16 Lane Bifurcation für Multi-Drive NVMe Topologien
Mit einer PCIe 5.0 x16 Schnittstelle, die eine Gesamtbandbreite von bis zu 512 Gbps liefert, ist der MB308A5 für Plattformen ausgelegt, die PCIe Lane Bifurcation (x4 / x4 / x4 / x4) unterstützen. Wenn aktiviert, kann die PCIe x16 Schnittstelle in vier unabhängige NVMe x4 Verbindungen aufgeteilt werden, wodurch bis zu vier NVMe SSDs über MCIO Verkabelung angesprochen werden können.
Bitte beachten Sie: Wenn PCIe Bifurcation auf der Host Plattform nicht verfügbar ist, wird möglicherweise nur ein einzelnes NVMe Gerät erkannt.
Redriver für zuverlässige PCIe Gen5 Signalintegrität
PCIe Gen5 (32 GT/s) Verbindungen sind deutlich empfindlicher gegenüber Verlusten und Reflexionen – insbesondere wenn Signale über längere PCB Leiterbahnen, Riser Karten oder externe MCIO Kabel übertragen werden müssen. Der MB308A5 integriert einen PCIe Gen5 Redriver zur Entzerrung und Wiederherstellung von Hochgeschwindigkeitssignalen und trägt so zur Aufrechterhaltung einer stabilen Datenübertragung in anspruchsvollen Konfigurationen wie AI/ML, Validierungslabors und Workstations mit hoher I/O Last bei.
PCIe Clock Buffer, Sideband Buffering & SMBus Verwaltung
Zur Aufrechterhaltung einer präzisen Taktung über MCIO basierte NVMe Verkabelung verfügt der MB308A5 über einen integrierten 100 MHz PCIe Clock Buffer zur Unterstützung längerer Signalwege. Zusätzlich integriert er SMBus Switching und Out-of-Band Reset Management sowie gepufferte PERST#, WAKE# und CLKREQ# Signale für einen stabilen Betrieb in Enterprise Systemdesigns und Validierungsumgebungen.
Validierte NVMe Kompatibilität mit ICY DOCK Wechselrahmen und Kabeln
Bei PCIe Gen5 Implementierungen ist die Integrationsmarge geringer und die Kompatibilitätsvalidierung wird entscheidender. Der MB308A5 wurde mit ICY DOCK MCIO basierten NVMe Wechselrahmen, Gehäusen und Kabeln validiert, um Integrationsrisiken zu reduzieren und die Inbetriebnahmezeit für OEMs und Systemintegratoren beim Aufbau von Hochgeschwindigkeits NVMe Speicherlösungen zu verkürzen.
→ Verwenden Sie den NVMe Storage Selection Guide, um Hostkarten, Kabel und Gehäuse schnell abzugleichen.
Produktmerkmale
- Dual MCIO 8i (SFF-TA-1016) Ports, konform mit SFF-9402 Rev 1.1
- PCIe 5.0 x16 Schnittstelle mit Unterstützung von bis zu 512 Gbps Gesamtbandbreite
- Integrierter PCIe Gen5 Redriver für erweiterte Leiterbahn- und Kabelreichweite (32 GT/s Signalübertragung)
- 100 MHz PCIe Clock Buffer für stabiles Enterprise Timing
- Unterstützt PCIe Lane Bifurcation (x4/x4/x4/x4) für flexible Multi-NVMe Topologien (Host Unterstützung erforderlich)
- Validierte Kompatibilität mit ICY DOCK NVMe Wechselrahmen und Kabeln
- Universelle PCIe Slot Unterstützung: PCIe 2.0 / 3.0 / 4.0 / 5.0
- Full-Height Slotblende, CE/UKCA/RoHS/REACH konform
- 2 Jahre eingeschränkte Garantie
