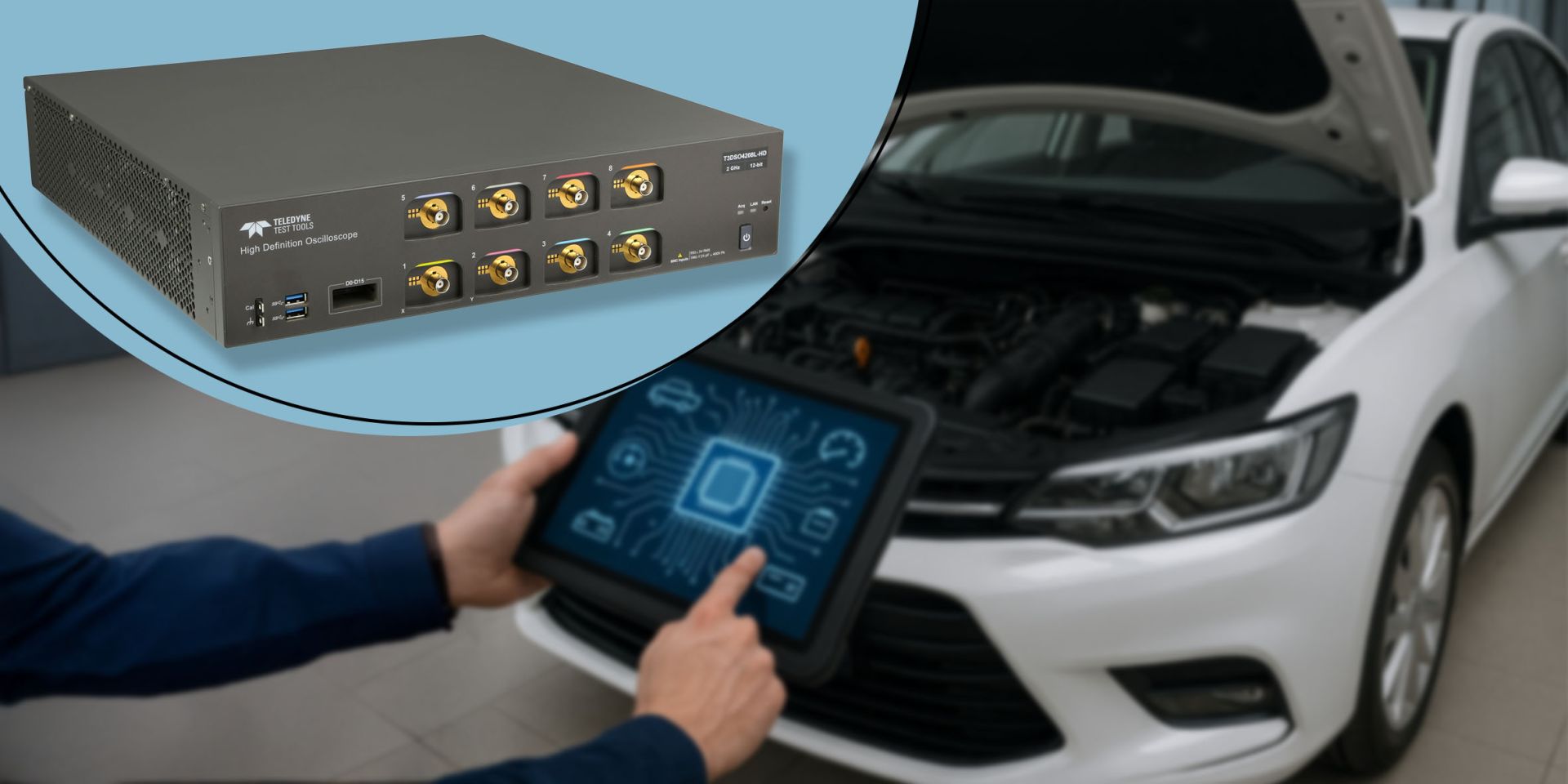

Teledyne LeCroy T3DSO4000L-HD Serie – Jetzt erhältlich bei Telemeter Electronic GmbH
Die T3DSO4000L-HD Serie bietet kompakte High-End-Oszilloskope mit 12-Bit-HD-Auflösung, hoher Speichertiefe und bis zu 12,5 GS/s. Ideal für Rackmontage, automatisierte Tests und industrielle Anwendungen – präzise, skalierbar und
Donauwörth, 30.07.2025 (PresseBox) - .
Kompakte High-End-Messtechnik für anspruchsvolle Anwendungen
Die T3DSO4000L-HD Serie bietet High-End-Messtechnik auf kleinstem Raum. Mit ihrer kompakten 2U-Bauhöhe ohne integrierten Bildschirm ist sie perfekt für den Einbau in Prüfstände, 19"-Racks und automatisierte Testsysteme geeignet – ideal für industrielle Anwendungen, Forschung und Entwicklung oder Qualitätssicherung. Trotz der reduzierten Bauform liefert die Serie die volle Performance eines Laboroszilloskops – inklusive hoher Auflösung, großer Speichertiefe und umfangreicher Analysefunktionen.
Technische Highlights im Überblick
Die technischen Highlights des Geräts im Überblick lassen sich wie folgt zusammenfassen: Je nach Modell stehen Bandbreiten von 200 MHz, 350 MHz oder 500 MHz zur Verfügung. Die Abtastrate beträgt bis zu 12,5 GS/s, wodurch eine präzise Erfassung selbst schneller Signale gewährleistet ist. Mit einer Speichertiefe von bis zu 250 Mpts pro Kanal eignet sich das Gerät ideal für die Analyse langer Signalverläufe. Die hohe Auflösung von 12 Bit in High Definition (HD) ermöglicht eine herausragende Signaldarstellung.
Flexible Kanalkonfiguration und schnelle Signalaktualisierung
Es stehen wahlweise zwei oder vier analoge Kanäle zur Verfügung, zusätzlich lassen sich optional bis zu 16 digitale Kanäle für Mixed-Signal-Analysen (MSO) integrieren. Die Update-Rate von bis zu einer Million Waveforms pro Sekunde sorgt für eine besonders schnelle Signalaktualisierung.
Umfangreiche Analysefunktionen und Schnittstellen
Umfangreiche Trigger- und Analysefunktionen unterstützen zahlreiche serielle Bus-Protokolle wie I²C, SPI, UART, CAN, LIN, FlexRay, SENT oder USB. Für die Remote-Steuerung stehen LAN- und USB-Schnittstellen sowie optional ein HDMI-Anschluss zur Verfügung – ideal für den Einsatz in automatisierten Prüfabläufen. Die kompakte Bauform mit 2U-Höhe, die Rackmount-Fähigkeit und ein aktives Kühlsystem mit Lüftern runden das durchdachte technische Konzept ab.
Vielfältige Einsatzmöglichkeiten in Industrie und Entwicklung
Die Oszilloskope der Teledyne LeCroy T3DSO4000L-HD Serie eignen sich ideal für eine Vielzahl anspruchsvoller Anwendungen. Sie kommen unter anderem in der Prüfstandstechnik und in automatisierten Testsystemen (ATE) zum Einsatz. Darüber hinaus sind sie hervorragend für die Embedded- und Mixed-Signal-Entwicklung geeignet. Auch in der Automobil- und Industrieelektronik leisten sie wertvolle Dienste. Weitere typische Anwendungsbereiche umfassen die Power Electronics sowie die Analyse von Leistungshalbleitern. Nicht zuletzt finden die Geräte breite Anwendung in Forschung, Entwicklung und Validierung.
Skalierbares Design für maximale Anpassungsfähigkeit
Die T3DSO4000L-HD Serie von Telemeter Electronic überzeugt durch ein platzsparendes Design ohne Touch-Display, das sich besonders für den Einbau in Testsysteme eignet. Dank der HD-Signalqualität mit 12 Bit liefert das Gerät äußerst präzise Messergebnisse, ideal für anspruchsvolle Anwendungen. Die hohe Speichertiefe ermöglicht eine lange Signalerfassung und eine detaillierte Analyse komplexer Signalverläufe. Zudem ist das System skalierbar und modular aufgebaut – mit zahlreichen Optionen und Upgrades lässt es sich flexibel an individuelle Anforderungen anpassen. Die robuste und zuverlässige Bauweise sowie die Möglichkeit zur Fernsteuerung machen die T3DSO4000L-HD Serie zu einer industrieerprobten Lösung für vielfältige Einsatzbereiche.
