DC-Weitbereich für den Schaltschrank
Flexible Ein- und Ausgangsspannungen bis 75 V DC
Passau, 09.01.2025 (PresseBox) - Elec-Con, Passauer Entwicklungshaus für Leistungselektronik bis 1 kVA, stellt eine Baureihe kundenspezifisch anpassbarer DC/DC-Wandler für den Schaltschrankeinbau vor. Die kompakten Geräte arbeiten an Versorgungsspannungen zwischen 8…45 V DC und erzeugen daraus jede Spannung von 1,7 V bis 75 V DC. Die in Deutschland gefertigten DC/DC-Wandler bieten Ausgangsleistungen bis 500 W.

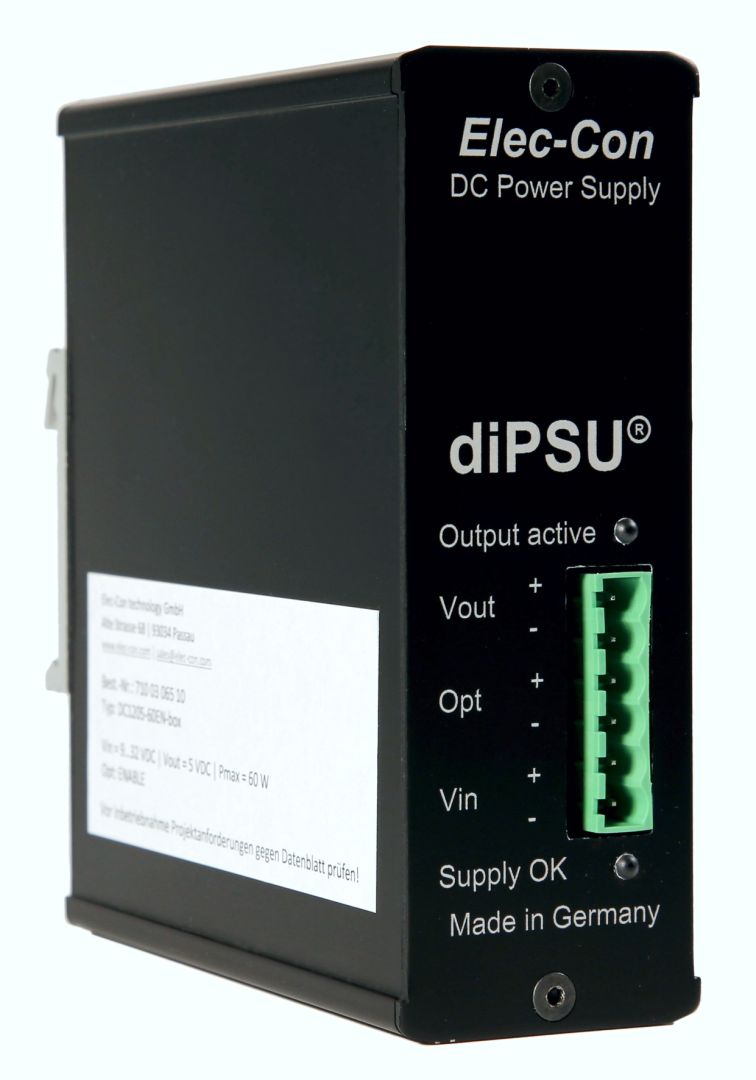

Die Geräte der Baureihe diPSU erzeugen aus einer Eingangsspannung zwischen 8 und 45 V DC jede gewünschte Ausgangsspannung von 1,7 bis 75 V DC. So machen die nur 42 mm breiten, 120 mm hohen und 104 mm tiefen Geräte aus instabilen Versorgungsspannungen mit schwankenden Eingangsspannungen eine konstante Ausgangsspannung für empfindliche Elektronik. Zum Einsatz kommt diese Lösung, wenn etwa dezentrale Schaltschränke variabel über Fahrzeugbatterien, Akkus, Solarpanels oder andere DC-Quellen versorgt werden. Hier sorgen die DC/DC-Wandler von Elec-Con für ein stabiles 24-V-Netz für die Automatisierungskomponenten.
Ein weiterer Einsatzbereich ist der Betrieb komplexer Elektronik, etwa von Telemetrie-Geräten, die sowohl in PKWs als auch in LKWs oder auch Off-Highway-Fahrzeugen zum Einsatz kommen und damit an unterschiedlichen Bordnetz-Spannungen betrieben werden.
Optional verfügbar ist ein Enable-Eingang; die Freigabe-Verzögerung liegt dabei unter sieben Millisekunden. Sämtliche Ein- und Ausgänge sind gegen Überlast, Überspannung und Verpolen geschützt. Status- LEDs informieren darüber, ob die Versorgungsspannung korrekt anliegt, und ob der Ausgang aktiv ist.
Allen Geräten gemeinsam ist der lüfterlose Aufbau, die kompromisslose Auslegung für den industriellen Dauereinsatz sowie Einsatztemperaturen bis +70 °C. Die Montage kann sowohl auf der Hutschiene als auch an der Wand erfolgen; die Schutzart beträgt standardmäßig IP20 für den Schaltschrankeinbau. Sonderversionen für Applikationen wie Bahn, Medizingeräte oder speziell gehärtete Ausführungen sind auf Anfrage möglich. Entwickelt und gefertigt werden die Stromversorgungen ausschließlich am Standort Passau – daher sind sie kurzfristig verfügbar.
Je nach Anforderung sind kundenspezifische Lösungen bereits ab Stückzahl 1 möglich.
