Automatisierung beginnt nicht erst in der Steuerung
sondern bei der richtigen Verbindungstechnologie

Lippstadt, 27.05.2026 (PresseBox) - In einem zunehmend wettbewerbsintensiven Marktumfeld zählen Effizienz, Flexibilität, Geschwindigkeit und Kosteneinsparungen zu den entscheidenden Erfolgsfaktoren der modernen Verbindungstechnik. Gleichzeitig stellen immer komplexer werdende elektronische Baugruppen neue Anforderungen an das Leiterplattendesign. Der klare Trend geht dabei in Richtung kompakter Designs mit oberflächenmontierten Komponenten, die sich vollautomatisiert bestücken lassen.

Eine Schlüsselrolle nehmen dabei Steckverbinder ein: Sie gewährleisten die zuverlässige elektrische und mechanische Verbindung zwischen Baugruppen und sind maßgeblich für die Funktionalität und Lebensdauer elektronischer Systeme verantwortlich. Mit der fortschreitenden Miniaturisierung und steigenden Automatisierung haben sich insbesondere zwei Technologien etabliert: die Surface Mount Technology (SMT) sowie die Through Hole Reflow (THR) Technik.

SMT und THR als Treiber effizienter Fertigung
Sowohl SMT- als auch THR-Steckverbinder ermöglichen eine nahtlose Integration in automatisierte Bestückungsprozesse. Dies führt zu einer erheblichen Effizienzsteigerung in der Elektronikfertigung und eröffnet gleichzeitig Potenziale zur nachhaltigen Kostensenkung durch den Einsatz vollautomatisch bestückbarer Komponenten.

Die beiden Technologien unterscheiden sich jedoch hinsichtlich ihrer Anforderungen an Konstruktion, Materialauswahl und Ausführung der Steckverbinderkomponenten. Während SMT-Lösungen insbesondere für Anwendungen mit mittleren mechanischen Belastungen ausgelegt sind, kommt die THR-Technologie bevorzugt dort zum Einsatz, wo höhere mechanische Kräfte auf die Leiterplatte wirken. THR verbindet die Vorteile der Oberflächenmontage mit der Robustheit der Durchstecktechnik und erreicht eine Lötstabilität, die mit der klassischen Wellenlötung vergleichbar ist.

Ganzheitliche Lösungen aus einer Hand
Die CONEC Elektronische Bauelemente GmbH bietet ein umfassendes Portfolio an SMT- und THR-Steckverbindern, die speziell für die Anforderungen automatisierter Fertigungsprozesse entwickelt wurden. Das Produktspektrum umfasst unterschiedliche Baugrößen und Polzahlen und ermöglicht eine flexible Anpassung an verschiedenste Applikationen.

Ein wesentliches Konstruktionsmerkmal aller CONEC Steckverbinder ist der zweiteilige Aufbau aus Isolierkörper und Flanschgehäuse. Diese Trennung schafft die Grundlage für maximale Designfreiheit bei der Integration in Geräte und Gehäuse.

Vielfältige Lösungen für Signal-, Daten- und Leistungsübertragung

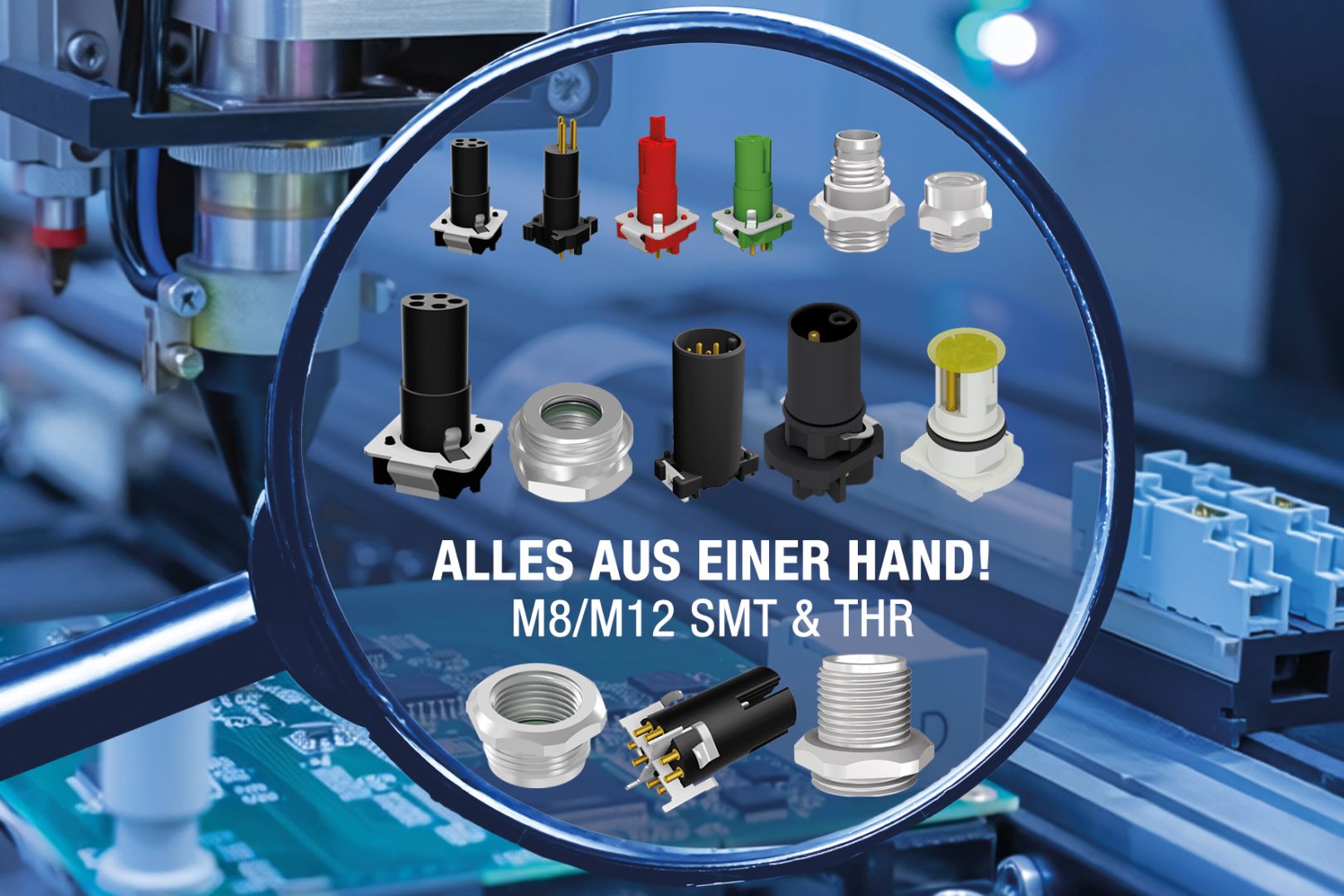

Im Bereich der Signalübertragung bietet CONEC M8-Steckverbinder in A- und B-Codierung an. Die Isolierkörper sind optional mit oder ohne Schirmblech erhältlich und decken Polzahlen von 3 bis 8 Kontakten ab. Ergänzende Gehäuse für Front- und Rückwandmontage ermöglichen unterschiedliche Einbauhöhen und damit eine hohe Designflexibilität.

Für datenintensive Anwendungen stehen zusätzlich D-codierte Steckverbinder für Industrial Ethernet mit bis zu 100 Mbit/s sowie P-codierte Varianten für das EtherCAT-P-Protokoll zur Verfügung. EtherCAT P kombiniert schnelle Datenkommunikation mit integrierter Spannungsversorgung und ermöglicht dadurch besonders kompakte und kosteneffiziente Systemlösungen.

Im M12-Portfolio deckt CONEC sowohl Signal- als auch Hochgeschwindigkeits-Datenübertragung ab. X-codierte Varianten sind für Datenraten von bis zu 10 Gbit/s ausgelegt und erfüllen höchste EMV-Anforderungen nach CAT 6A. Eine Besonderheit ist die flexible Schirmanbindung – axial und radial –, die eine hohe Designfreiheit sowie einen zuverlässigen Toleranzausgleich gewährleistet.

Auch im Bereich der Leistungsübertragung gewinnt die integrierte Steckverbindertechnik zunehmend an Bedeutung. L-codierte M12-Steckverbinder ermöglichen eine effiziente Energieversorgung bei gleichzeitig kompakter Bauweise und sind speziell für automatisierte THR-Reflow-Prozesse ausgelegt.

Flexible Integration und robuste Ausführung
Alle SMT- und THR-Steckverbinder von CONEC zeichnen sich durch ihre modulare Bauweise und hohe Integrationsfähigkeit aus. Sie sind sowohl für Front- als auch für Rückwandmontage geeignet, in verschiedenen Einbauhöhen verfügbar und sowohl als Bulkware als auch in Tape-and-Reel-Verpackung für automatisierte Prozesse erhältlich.

Im gesteckten Zustand erfüllen die Steckverbinder die Schutzart IP67 und bieten somit zuverlässigen Schutz in anspruchsvollen Industrieumgebungen.

Praxisgerechte Lösungen für industrielle Anwendungen
Typische Einsatzbereiche für SMT- und THR-Steckverbindersysteme finden sich in der gesamten industriellen Automatisierung. In der Antriebstechnik ermöglichen direkt auf Leiterplatten montierte M12-THR-Flansche eine einfache und zuverlässige Anbindung dezentraler Motorsteuerungen – ganz ohne aufwendige interne Verdrahtung.

Auch in Remote-I/O-Systemen sorgen integrierte Steckverbindungen für platzsparende und robuste Schnittstellen, während sie gleichzeitig die Montage vereinfachen und die Systemzuverlässigkeit erhöhen.

In hochdynamischen Anwendungen wie Servoantrieben oder Drehgebern gewährleisten SMT-Steckverbinder eine kompakte Integration und stabile Signalübertragung auch unter starken mechanischen Belastungen. In der Sensorik, beispielsweise in hydraulischen Systemen, bieten THR-basierte Lösungen eine besonders hohe mechanische Stabilität und Zuverlässigkeit unter rauen Umgebungsbedingungen.

Fazit
SMT- und THR-Steckverbinder sind ein wesentlicher Baustein moderner Elektronikfertigung. Sie ermöglichen nicht nur eine effiziente und automatisierte Produktion, sondern bieten auch die notwendige Flexibilität, um steigende Anforderungen an Miniaturisierung, Robustheit und Leistungsfähigkeit zu erfüllen. Mit seinem breit aufgestellten Portfolio liefert CONEC maßgeschneiderte Lösungen für unterschiedlichste Anwendungen und unterstützt damit die Weiterentwicklung innovativer Elektroniksysteme.

Vorteile:

• Kompakte Bauform
• Flexibilität beim Geräteanschluss
• Maximale Gestaltungsfreiheit
• Automatisierbare Bestückung
• Vibrationssichere Verbindung
• Hohe Schutzart

• Antriebstechnik
• Gehäuse- und Geräteanschluss
• Drehgeberhersteller
• Sensorik
