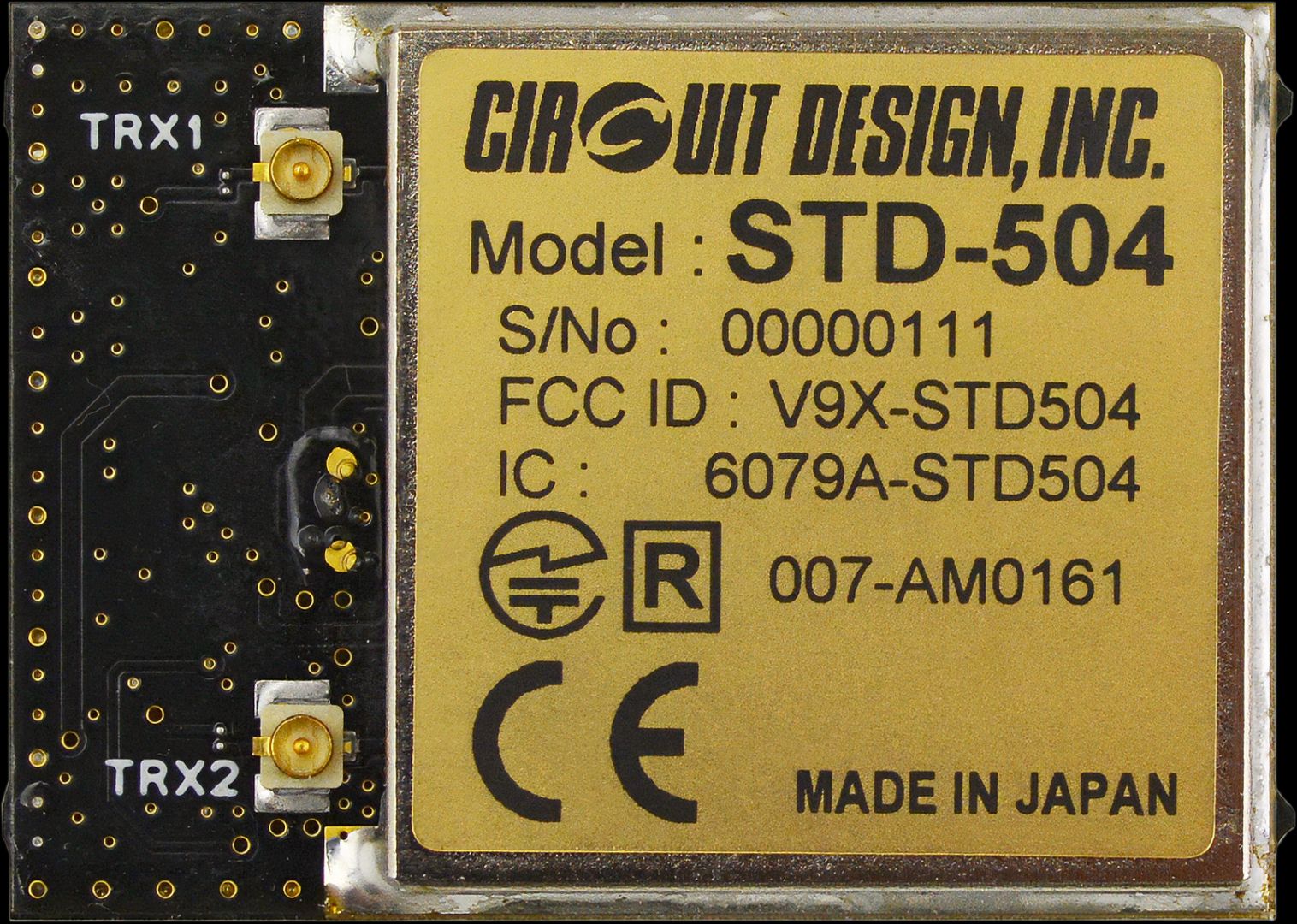

STD-504: Kompakter True-Diversity-Funktransceiver für Industrieanwendungen im 2,4-GHz-Band
mit DSSS-Technologie

München, 26.02.2026 (PresseBox) - Circuit Design, Inc., führender Hersteller von Low-Power Funkmodulen, bringt ein neues 2,4 GHz Funktransceivermodul auf den Markt: STD-504.

Das Modul wurde für industrielle Anwendungen konzipiert und ist aufgrund seiner kompakten Bauform ideal für den Einbau in Industriesysteme.

STD-504 arbeitet im 2,4 GHz-ISM Band und erfüllt die europäischen (EN), amerikanischen (FCC), kanadischen (ISED) und japanischen (ARIB) Normen. Somit ist das Modul weltweit einsetzbar.

Für eine zuverlässige Kommunikation ist das Modul mit DSSS-Technologie (Direct Sequence Spread Spectrum) ausgestattet, wodurch es äußerst widerstandsfähig gegen Störungen im 2,4-GHz-Band ist und eine Reichweite von > 300 m bei freier Sicht erreicht. Dank niedriger Betriebsspannung ist eine Kommunikation im Batteriebetrieb möglich.

True Diversity in Form von zwei unabhängigen Empfängerschaltungen gewährleistet, dass der höchste Signalpegel demoduliert wird, was für Kommunikationsstabilität sorgt und Ausfälle aufgrund von Multipath-Störungen verhindert. Durch die Wahl der passenden Antenne für die Datenübertragung kann die Sendediversität erweitert werden.

Die Konfiguration über Befehle ist über eine serielle Schnittstelle mit zusätzlichen Daten-Ein- und -Ausgängen möglich. Dadurch steht eine transparente Schnittstelle zur Verfügung, um eigene oder bestehende Protokolle ohne Anpassung zu verwenden.

Zusätzlich zur individuellen Einstellung der Kanäle kann der Benutzer mit der Option „Channel Step“ einen Kanalplan (maximal 20 Kanäle) auf dem STD-504 programmieren und über den CHC-Pin durchschalten.

Technische Eigenschaften:

• Kompatibel mit CE, FCC, ISED und ARIB
• Pin-kompatibel mit STD-503
• DSSS-Modulation
• “Channel Step”-Option angesteuert über CHC-Pin
• True-Diversity-Empfänger (zwei integrierte Empfängerschaltungen)
• Sendediversität durch Antennenauswahl
• Moduleinstellungen über dedizierte Befehle
• Transparente Datenübertragung
• Low-Power-Betrieb
• 75 HF-Kanäle
• TX: 55 mA, RX: 60 mA bei 3,3 V
• Datenrate: 19,2 kbps
• Übertragungsreichweite: > 300 m bei freier Sicht
• Integrierter Temperatursensor

• Industriefunkfernsteuerungen
• Telemetriesysteme
